本实用新型涉及断管充填装置领域，更具体地说，涉及一种胶结充填采矿法中的断管充填装置。

背景技术：

由于充填过程不连续，充填体很容易分层，导致回采过程中充填体顶邦存在垮落的可能性，充填体垮落前没有任何征兆，填充体垮落事故，威胁安全生产。

填充体跨落后，处理过程中存在更大的安全风险，同时也为下一分层回采过程埋下了安全隐患。矿山充填目前采用的充填骨料都存在不同情况的离析现象，骨料在出料口堆积的多，水泥浆流到距离出料口较远的地方，造成同一条进路中填充体强度差别较大。

技术实现要素：

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种胶结充填采矿法中的断管充填装置，它可以实现降低充填料浆的水力坡度，防止充填料浆在进路中的离析，实现进路一次充填接顶，保证充填体的整体性及整体强度。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种胶结充填采矿法中的断管充填装置，包括填充管本体，所述填充管本体的头端设有内卡连接头，所述填充管本体的尾端设有外卡连接头，所述外卡连接头包括两个第一弧形板，两个所述第一弧形板的下端均连接有底座，两个所述第一弧形板之间滑动连接有两根活动杆，两根所述活动杆之间连接有转轴，所述第一弧形板的一侧壁上开凿有与活动杆匹配的第二滑槽，一对所述第一弧形板的上侧设有一对第二弧形板，所述第一弧形板与第二弧形板之间连接有拉伸杆，所述第一弧形板与第二弧形板的侧壁上均开凿有与拉伸杆匹配的第一滑槽，一个所述第二弧形板上开凿有插槽，所述插槽上插设有固定螺栓，所述固定螺栓上端固定连接有圆环，另一个所述第二弧形板上固定连接有旋转台，所述旋转台上端转动连接有滑杆套管，所述滑杆套管与固定螺栓之间连接有滑杆，且固定螺栓贯穿滑杆，所述滑杆上开凿有与固定螺栓匹配的通孔，方便外卡连接头适应不同口径填充管，提高装置适用范围，和易于固定螺栓的脱出。

进一步的，所述活动杆和拉伸杆与第一滑槽的内壁均连接有拉伸弹簧，方便装置使用结束后活动杆与拉伸杆的复位，也易于提高使各个弧形板与填充管本体的贴合度。

进一步的，所述第一弧形板和第二弧形板的内圈开凿有槽型轨道，易于内卡连接头与外卡连接头的连接。

进一步的，所述第一弧形板上连接有与活动杆和拉伸杆匹配的第一锁紧螺钉，所述第二弧形板上连接有与拉伸杆匹配的第一锁紧螺钉，易于固定活动板和拉伸杆，使其在工作过程中不易产生滑动。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案方便外卡连接头适应不同口径填充管，提高装置适用范围，和易于固定螺栓的脱出。

(2)活动杆和拉伸杆与第一滑槽的内壁均连接有拉伸弹簧，方便装置使用结束后活动杆与拉伸杆的复位，也易于提高使各个弧形板与填充管本体的贴合度。

(3)第一弧形板和第二弧形板的内圈开凿有槽型轨道，易于内卡连接头与外卡连接头的连接。

(4)第一弧形板上连接有与活动杆和拉伸杆匹配的第一锁紧螺钉和第二弧形板上连接有与拉伸杆匹配的第一锁紧螺钉，易于固定活动板和拉伸杆，使其在工作过程中不易产生滑动。

附图说明

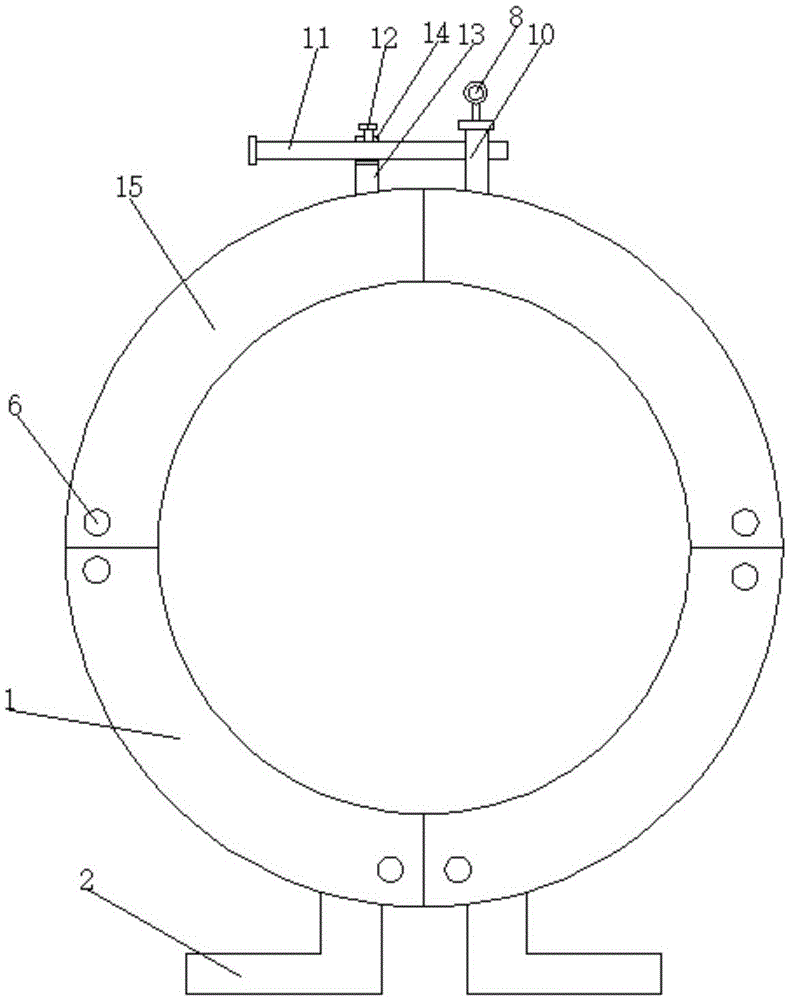

图1为本实用新型的外卡连接头的主视图；

图2为本实用新型的外卡连接头的剖视图；

图3为本实用新型A处的结构示意图；

图4为本实用新型的填充管的结构示意图。

图中标号说明：

1填充管本体、2底座、3活动杆、4拉伸杆、5第一滑槽、6第一锁紧螺钉、7拉伸弹簧、8圆环、9转轴、10固定螺栓、11滑杆、12第二锁紧螺钉、13旋转台、14滑杆套管、15第二弧形板、16第二滑槽、17第一弧形板、18插槽、19内卡连接头、20外卡连接头。

具体实施方式

下面将结合本实用新型实施例中的附筒；对本实用新型实施例中的技术方案进行清楚、完整地描述；显然；所描述的实施例仅仅是本实用新型一部分实施例；而不是全部的实施例，基于本实用新型中的实施例；本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例；都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-4，一种胶结充填采矿法中的断管充填装置，包括填充管本体1，填充管本体1的头端设有内卡连接头19，填充管本体1的尾端设有外卡连接头20，外卡连接头20包括两个第一弧形板17，两个第一弧形板17的下端均连接有底座2，两个第一弧形板17之间滑动连接有两根活动杆3，两根活动杆3之间连接有转轴9，第一弧形板17的一侧壁上开凿有与活动杆3匹配的第二滑槽16，一对第一弧形板17的上侧设有一对第二弧形板15，第一弧形板17与第二弧形板15之间连接有拉伸杆4，第一弧形板17与第二弧形板15的侧壁上均开凿有与拉伸杆4匹配的第一滑槽5，一个第二弧形板15上开凿有插槽18，插槽18上插设有固定螺栓10，固定螺栓10上端固定连接有圆环8，另一个第二弧形板15上固定连接有旋转台13，旋转台13上端转动连接有滑杆套管14，滑杆套管14与固定螺栓10之间连接有滑杆11，且固定螺栓10贯穿滑杆11，滑杆11上开凿有与固定螺栓10匹配的通孔，方便外卡连接头20适应不同口径填充管，提高装置适用范围，和易于固定螺栓10的脱出，活动杆3和拉伸杆4与第一滑槽5的内壁均连接有拉伸弹簧7，方便装置使用结束后活动杆3与拉伸杆4的复位，也易于提高使各个弧形板与填充管本体1的贴合度，第一弧形板17和第二弧形板15的内圈开凿有槽型轨道，易于内卡连接头19与外卡连接头20的连接，第一弧形板17上连接有与活动杆3和拉伸杆4匹配的第一锁紧螺钉6和第二弧形板15上连接有与拉伸杆4匹配的第一锁紧螺钉6，易于固定活动板3和拉伸杆4，使其在工作过程中不易产生滑动。

使用时,断管装置安装在距离进路充填挡墙1-10m的范围内，并在进路口的填充管本体1管头处用铁丝进行悬吊，在另一根填充管本体1距离接头2m处用铁丝进行悬吊，在固定螺栓10上的圆环8处系有用于拉开固定螺栓10的绳子，安装时可将绳子和铁丝一并悬挂在顶板上，要防止绳子缠绕在填充管本体1上，当充填料浆充到距离充填挡墙上口1m时，开始拉开绳子，固定螺栓10与滑杆11脱开，左右两侧弧形板张开，填充管断开，断管时不停灰，灰浆和细砂挤压到掌子头和掌子头粗砂进行二次混合，最终进路料浆流平，在拉绳子时要用较大的拉力，一次不开可多次拉，在安装断管装置时，将不同两根填充管本体1接头端的内卡连接头19套进外卡连接头20的槽型轨道内，然后转动滑杆11将固定螺栓10插入插槽18内进行固定。

以上所述；仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此；任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内；根据本实用新型的技术方案及其改进构思加以等同替换或改变；都应涵盖在本实用新型的保护范围内。
