本实用新型涉及通风设备技术领域，具体为一种特长隧道巷道式通风装置。

背景技术：

隧道施工通风方式按照风道的类型及通风机安装位置，可分为风管式通风和巷道式通风两种类型，风管式通风风流经由管道输送，分为压入式、抽出式、混合式三种，巷道式通风适用于有平行导坑的长大隧道，通过横通道使正洞与平导组成一个完整的风流循环系统，巷道式通风利用整个坑道作为风道，断面大、阻力小和可供应较大的风量，两条有横通道联系的长大隧道也适用巷道式通风，而隧道通风机是专门为特长隧道中竖井送排式通风的设备。

隧道通风机广泛应用于隧道纵向通风的集中送入式、集中排出式和送排组合式通风，但是现有的隧道通风机其通风口上安装有金属网，避免外界物体接触，然而隧道通风机长时间的使用会在通风口内积累灰尘，从而影响通风效果，因此往往需要工作人员进行清理，但金属网固定在通风口上难以拆卸，使得通风口难以清理，另外隧道通风机一般坐落在地面，占据了大量的空间，使得隧道变得拥挤，却不能固定在隧道顶部，节约空间。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种特长隧道巷道式通风装置，具备金属网便于拆卸和通风机便于固定在隧道顶部等优点，解决了现有隧道通风机长时间的使用会在通风口内积累灰尘，会影响通风效果，因此往往需要工作人员进行清理，但金属网固定在通风口上难以拆卸，使得通风口难以清理，另外隧道通风机一般坐落在地面，占据了大量的空间，使得隧道变得拥挤，却不能固定在隧道顶部，节约空间的问题。

（二）技术方案

为实现上述金属网便于拆卸和通风机便于固定在隧道顶部目的，本实用新型提供如下技术方案：一种特长隧道巷道式通风装置，包括通风机主体，所述通风机主体的底部固定安装有支撑座，所述支撑座的数量为四个，所述通风机主体的外表面固定安装有固定转轴，所述固定转轴的数量为八个，八个所述固定转轴的外表面均活动套接有固定块，两个所述固定块的一侧固定安装有固定板，所述通风机主体的外表面开设有固定腔，所述固定腔的内部活动套接有滑块，所述滑块的一侧固定安装有定位杆，所述滑块的另一侧活动套接有固定弹簧，所述滑块的正面固定安装有调节件，所述调节件的一端通过固定腔并延伸至通风机主体的外侧，所述通风机主体的通风口活动套接有固定环，所述固定环的内部固定安装有金属网，所述固定环的内部开设有定位腔，所述定位腔的数量为四个，所述固定环的外表面开设有调节槽，所述调节槽与定位腔之间相互连通。

优选的，所述滑块的另一侧通过固定弹簧与固定腔的内壁传动连接，所述定位杆的另一端贯穿固定腔并延伸至通风机主体的外侧。

优选的，所述定位腔的内部固定安装有滑杆，所述滑杆的外表面活动套接有移动块，所述移动块的数量为两个，两个所述移动块的右侧均固定安装有定位转轴。

优选的，所述定位转轴的外表面活动套接有支撑杆，两个所述支撑杆的另一端活动套接有连接转轴，所述连接转轴的一侧固定安装有调节杆，所述调节杆的另一端贯穿固定环并延伸至固定环的外侧且与通风机主体的通风口活动套接。

优选的，所述滑杆的两端均活动套接定位弹簧，所述移动块的一侧通过定位弹簧且与定位腔的内壁传动连接。

优选的，所述移动块的正面固定安装有移动杆，所述移动杆的一端通过调节槽并延伸至固定环的外侧。

（三）有益效果

与现有技术相比，本实用新型提供了一种特长隧道巷道式通风装置，具备以下有益效果：

1、该特长隧道巷道式通风装置，通过调节杆与通风机主体接触，使得金属网和固定环固定在通风机主体的通风口内，配合移动杆对移动块进行调节，使得定位转轴带动支撑杆移动，从而使调节杆脱离通风机主体，达到金属网便于拆卸的作用。

2、该特长隧道巷道式通风装置，通过支撑座使得通风机主体便于安置在地表，而固定转轴和固定块的配合，使得固定板连接在通风机主体上，通过固定板将通风机主体固定在隧道顶部，达到便于固定的作用，再利用固定弹簧作用于滑块，使得定位杆与固定板接触，使得固定板收拢后位置固定。

附图说明

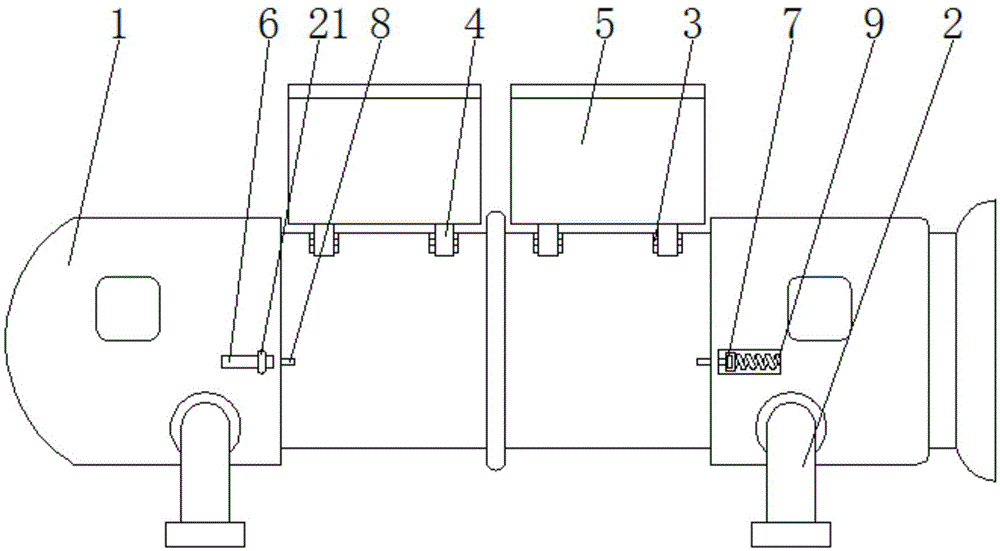

图1为本实用新型结构示意图；

图2为本实用新型图1的侧视图；

图3为本实用新型A处的放大图。

图中：1、通风机主体；2、支撑座；3、固定转轴；4、固定块；5、固定板；6、固定腔；7、滑块；8、定位杆；9、固定弹簧；10、固定环；11、金属网；12、定位腔；13、滑杆；14、移动块；15、定位转轴；16、支撑杆；17、连接转轴；18、调节杆；19、定位弹簧；20、移动杆；21、调节件；22、调节槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种特长隧道巷道式通风装置，包括通风机主体1，通风机主体1的底部固定安装有支撑座2，支撑座2的数量为四个，通过支撑座2使得通风机主体1便于安置在地表，通风机主体1的外表面固定安装有固定转轴3，固定转轴3的数量为八个，八个固定转轴3的外表面均活动套接有固定块4，两个固定块4的一侧固定安装有固定板5，固定转轴3和固定块4的配合，使得固定板5连接在通风机主体1上，通过固定板5将通风机主体1固定在隧道顶部，达到便于固定的作用，通风机主体1的外表面开设有固定腔6，固定腔6的内部活动套接有滑块7，滑块7的一侧固定安装有定位杆8，滑块7的另一侧活动套接有固定弹簧9，滑块7的正面固定安装有调节件21，调节件21的一端通过固定腔6并延伸至通风机主体1的外侧，利用固定弹簧9作用于滑块7，使得定位杆8与固定板5接触，使得固定板5收拢后位置固定，通风机主体1的通风口活动套接有固定环10，固定环10的内部固定安装有金属网11，固定环10的内部开设有定位腔12，定位腔12的数量为四个，固定环10的外表面开设有调节槽22，调节槽22与定位腔12之间相互连通，滑块7的另一侧通过固定弹簧9与固定腔6的内壁传动连接，定位杆8的另一端贯穿固定腔6并延伸至通风机主体1的外侧，定位腔12的内部固定安装有滑杆13，滑杆13的外表面活动套接有移动块14，移动块14的数量为两个，两个移动块14的右侧均固定安装有定位转轴15，定位转轴15的外表面活动套接有支撑杆16，两个支撑杆16的另一端活动套接有连接转轴17，连接转轴17的一侧固定安装有调节杆18，通过调节杆18与通风机主体1接触，使得金属网11和固定环10固定在通风机主体1的通风口内，达到固定的作用，调节杆18的另一端贯穿固定环10并延伸至固定环10的外侧且与通风机主体1的通风口活动套接，滑杆13的两端均活动套接定位弹簧19，定位弹簧19作用于移动块14，使得移动块14移动后，自动复位，移动块14的一侧通过定位弹簧19且与定位腔12的内壁传动连接，移动块14的正面固定安装有移动杆20，移动杆20的一端通过调节槽22并延伸至固定环10的外侧，通过移动杆20对移动块14进行调节，使得定位转轴15带动支撑杆16移动，从而使调节杆18脱离通风机主体1，达到金属网11便于拆卸的作用，通过以上结构的配合，使得该装置具备金属网11便于拆卸和通风机便于固定在隧道顶部等优点，解决了现有隧道通风机长时间的使用会在通风口内积累灰尘，会影响通风效果，因此往往需要工作人员进行清理，但金属网11固定在通风口上难以拆卸，使得通风口难以清理，另外隧道通风机一般坐落在地面，占据了大量的空间，使得隧道变得拥挤，却不能固定在隧道顶部，节约空间的问题。

工作时，首先调节移动杆20的位置，使移动块14在滑杆13上移动，之后移动块14带动定位转轴15移动，并使支撑杆16带动调节杆18移动，接着调节杆18移动并脱离通风机主体1，从而取下固定环10和金属网11，最后进行更换，即可。

综上所述，该特长隧道巷道式通风装置，通过调节杆18与通风机主体1接触，使得金属网11和固定环10固定在通风机主体1的通风口内，配合移动杆20对移动块14进行调节，使得定位转轴15带动支撑杆16移动，从而使调节杆18脱离通风机主体1，达到金属网11便于拆卸的作用；通过支撑座2使得通风机主体1便于安置在地表，而固定转轴3和固定块4的配合，使得固定板5连接在通风机主体1上，通过固定板5将通风机主体1固定在隧道顶部，达到便于固定的作用，再利用固定弹簧9作用于滑块7，使得定位杆8与固定板5接触，使得固定板5收拢后位置固定；解决了现有隧道通风机长时间的使用会在通风口内积累灰尘，会影响通风效果，因此往往需要工作人员进行清理，但金属网11固定在通风口上难以拆卸，使得通风口难以清理，另外隧道通风机一般坐落在地面，占据了大量的空间，使得隧道变得拥挤，却不能固定在隧道顶部，节约空间的问题。
