本实用新型属于矿井空气质量控制领域，具体涉及一种地下矿山通风喷雾降尘系统。

背景技术：

目前，虽然单独存在矿井通风设备和矿井喷雾降尘器，但是通风设备和喷雾降尘器缺乏联动。此外，通风设备、喷雾降尘器并没有与井上监控中心互联，不利于管理层实时掌握矿井下空气质量和设备运行情况。

技术实现要素：

本实用新型的目的是解决上述问题，提供一种地下矿山通风喷雾降尘系统，实现喷雾降尘器与换气装置联动，并与井上监控中心互联。

本实用新型的技术方案是一种地下矿山通风喷雾降尘系统，包括多个喷雾降尘器、多个换气装置、监控中心，所述喷雾降尘器包括第一微处理器、传感器模块、电磁球阀、第一DTU模块、第一语音模块，所述传感器模块、第一DTU模块、第一语音模块分别与第一微处理器连接，所述第一微处理器经继电器与电磁球阀连接；所述换气装置包括第二微处理器、第二DTU模块、风扇，所述第二DTU模块与第二微处理器连接，所述第二微处理器经继电器与风扇连接；所述监控中心包括依次连接的监控服务器、第二语音模块；所述监控服务器与第二微处理器连接；第二DTU模块经无线网络与第一DTU模块连接。

进一步的，所述传感器模块包括分别与微处理器连接的粉尘传感器、空气质量检测器、瓦斯传感器、振动传感器、温湿度传感器、二氧化碳传感器。

进一步的，所述喷雾降尘器还包括第一声光报警器，所述换气装置还包括第二声光报警器；所述第一微处理器经继电器与第一声光报警器连接，所述第二微处理器经继电器与第二声光报警器连接。

进一步的，所述换气装置还包括摄像机，所述摄像机与第二微处理器连接。

进一步的，所述喷雾降尘器还包括人体传感器，所述人体传感器与第一微处理器连接。

进一步的，所述喷雾降尘器还包括通信连接的遥控接收模块、遥控器，所述遥控接收模块与第一微处理器连接。

本实用新型的有益效果：

1）喷雾降尘器与换气装置联动，联合改善矿井中空气质量并减小爆炸起火、人员中毒风险；

2）有危险情况时，矿井中声光报警器督促人员撤离，井上声光报警器督促管理人员采取应急措施；

3）实现监控管理人员与井下人员语音对话，监控管理人员可通过井下图像查看井下情况，并对换气装置和喷雾装置进行控制；

4）依据爆破或钻探等引起的振动情况，自动控制喷雾控制器和换气装置；

5）实现井下人员遥控或语音控制喷雾降尘器和换气装置；

6）人员靠近运行中的喷雾降尘器时，语音提醒并停止喷雾。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

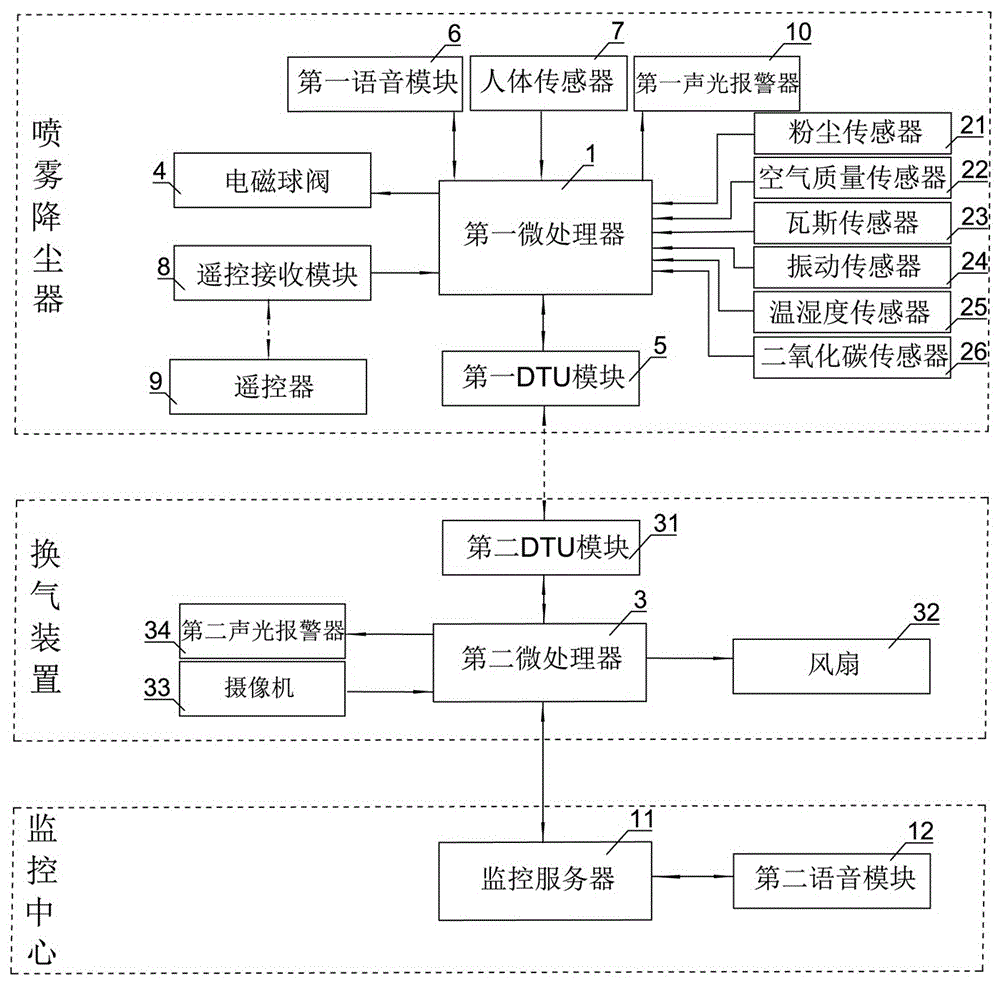

图1为本实用新型的结构示意图。

具体实施方式

如图1所示，一种地下矿山通风喷雾降尘系统，包括5个喷雾降尘器、3个换气装置、监控中心，喷雾降尘器包括第一微处理器1、传感器模块2、电磁球阀4、第一DTU模块5、第一语音模块6、人体传感器7、遥控接收模块8、遥控器9、第一声光报警器10，传感器模块2、第一DTU模块5、第一语音模块6、人体传感器7、遥控接收模块8分别与第一微处理器1连接，第一微处理器1经继电器与电磁球阀4连接；第一微处理器1经继电器与第一声光报警器10连接。遥控器9设有多个按键。

换气装置包括第二微处理器3、第二DTU模块31、风扇32、第二声光报警器34、摄像机33，第二DTU模块31、摄像机33分别与第二微处理器3连接，第二微处理器3经继电器与风扇32连接；第二微处理器3经继电器与第二声光报警器34连接；第二DTU模块31经无线网络与第一DTU模块5连接。风扇设置于矿井内外的通风管道中。第二声光报警器34设置于井上。摄像机33设置于地下矿山中。

监控中心包括依次连接的监控服务器11、第二语音模块12；监控服务器11与第二微处理器3连接。监控中心设置在地面上区域。

电磁球阀4设置在喷淋管道中，喷淋管道末端设有高压喷雾杆和喷头。

传感器模块2包括分别与微处理器1连接的粉尘传感器21、空气质量检测器22、瓦斯传感器23、振动传感器24、温湿度传感器25、二氧化碳传感器26。

第一微处理器1采用STM32F103RCT6处理器；第二微处理器3采用TMS320C32处理器；人体传感器7型号为PIR D203S；温湿度传感器25型号为DHT11；粉尘传感器21采用DSM501A；空气质量检测器22采用FIGARO TGS2600；瓦斯传感器23型号为KGJ16B；振动传感器24型号为HN500；二氧化碳传感器26采用FIGARO TGS4161。监控服务器11采用DELL T630；第一语音模块6、第二语音模块12分别采用LD3320芯片。第一DTU模块5、第二DTU模块31分别采用Four-Faith F2A46-D。遥控接收模块8采用PT2272芯片；遥控器9采用PT2262芯片。第一声光报警器10、第二声光报警器34分别采用LTE-1101K。

本实用新型使用时，粉尘传感器21检测矿井中粉尘浓度，空气质量检测器22检测空气质量，瓦斯传感器23检测矿井中瓦斯浓度，振动传感器24监测矿井中爆破、钻探等引起的振动情况，二氧化碳传感器26检测矿井中二氧化碳浓度，温湿度传感器25检测矿井中温度和湿度，传感器模块2输出数值传输至监控服务器，供管理人员查看；当传感器模块2检测到粉尘浓度高时，通过控制喷雾降尘器增强喷雾，通过控制换气装置提高换气速度；当传感器模块2检测到瓦斯、二氧化碳浓度高时，通过控制换气装置提高换气速度，并通过第一声光报警器10、第二声光报警器34发出报警信号；当传感器模块2检测到空气污染严重时，通过控制换气装置提高换气速度；当传感器模块2检测到振动大时，通过控制喷雾降尘器增强喷雾；摄像机33采集矿井中图像信息，图像信息经第二微处理器3传输至监控服务器11，供管理人员查看；人体传感器7检测喷雾降尘器附近是否有人员；第一语音模块6、第二语音模块12识别人员语音控制信号并分别传输至第一微处理器1或第二微处理器3，遥控接收模块8接收遥控控制信号并传输至第一微处理器1。第一微处理器接到到喷雾控制指令后，输出控制信号至电磁球阀4，第二微处理器3接收到换气控制指令后，输出控制信号至风扇32。监控中心管理人员可通过监控服务器11发送换气装置控制指令至第二微处理器3，继而对通风管理中风扇32进行控制；监控中心管理人员可通过监控服务器11发送喷雾降尘器控制指令，经第二微处理器3、第二DTU模块31、第一DTU模块5传输至第一微处理器1，继而对电磁球阀4进行控制；矿井下人员与监控中心管理人员可通过第一语音模块6、第二语音模块12进行语音对话。
