本实用新型涉及一种锚固系统，尤其是一种新型注浆锚固系统。

背景技术：

在矿井深部开采条件下沿空留巷的巷道极易发生底鼓，因此，煤矿开采技术领域常采用对巷道底板进行锚固的方式，将底鼓量降低到可允许范围内，以保证巷道正常功能。

目前在锚固作业中通常是采用端头锚固型锚杆或普通注浆锚杆进行锚固，但由于巷道开掘后会引起高应力集中，前者的杆壁易与岩层脱离，从而导致锚固失效，而后者为空心结构，其抗剪能力相比于实心锚杆而言较弱，易造成变形使渗入岩层裂隙的锚固剂开裂降低锚固作用。

因此，亟需一种简单实用的，既可实现注浆形式又可采用实心螺杆的锚固系统。

技术实现要素：

为解决背景技术存在的不足，本实用新型提供一种新型注浆锚固系统。

实现上述目的，本实用新型采取下述技术方案：一种新型注浆锚固系统，包括锚固锚杆，所述锚固锚杆包括实心螺杆、锚头、止浆塞、垫板及螺母，所述实心螺杆一端固定有锚头，实心螺杆杆壁另一端由内向外依次安装有止浆塞、垫板及螺母，所述新型注浆锚固系统还包括移动压板及注浆外壳，所述注浆外壳包括钢圆管，所述钢圆管同轴间隔套设在实心螺杆外部，钢圆管管壁沿轴向设有多个通孔，钢圆管外壁顶端套装固定有圆环，所述圆环外圆周面相对固定有两个脚踏翼板，钢圆管内壁沿轴向设有两根条形限位凸起，所述两根条形限位凸起相对设置，所述移动压板为中心设有螺纹孔的圆形板，且移动压板圆周面相对设有两个缺口，移动压板通过所述螺纹孔旋接在实心螺杆上，同时所述两个缺口分别滑动卡设在钢圆管的两根条形限位凸起上。

与现有技术相比，本实用新型的有益效果是：本实用新型通过锚固锚杆与注浆外壳的组合，既可通过注浆的形式与岩层有效结合不易脱离，又能够采用实心螺杆避免降低抗剪能力，结构简单实用，而且在锚固锚杆上增设移动压板，可对浆液起到加压作用，增加渗入深度。

附图说明

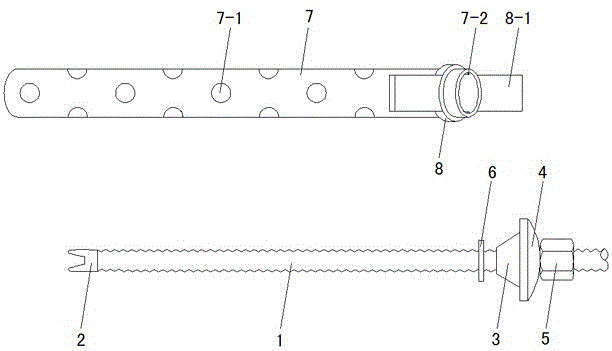

图1是本实用新型的新型注浆锚固系统的拆分结构示意图；

图2是本实用新型的移动压板与注浆外壳的装配结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是实用新型的一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

具体实施方式一：如图1~图2所示，本实用新型公开了一种新型注浆锚固系统，包括锚固锚杆，所述锚固锚杆包括实心螺杆1、锚头2、止浆塞3、垫板4及螺母5，所述实心螺杆1一端固定有锚头2，实心螺杆1杆壁另一端由内向外依次安装有止浆塞3、垫板4及螺母5（其中，止浆塞3及垫板4与实心螺杆1套接，螺母5与实心螺杆1螺接），所述新型注浆锚固系统还包括移动压板6及注浆外壳，所述注浆外壳包括钢圆管7，所述钢圆管7同轴间隔套设在实心螺杆1外部，钢圆管7管壁沿轴向设有多个通孔7-1，钢圆管7外壁顶端套装固定有圆环8，所述圆环8外圆周面相对固定有两个脚踏翼板8-1，钢圆管7内壁沿轴向设有两根条形限位凸起7-2，所述两根条形限位凸起7-2相对设置，所述移动压板6为中心设有螺纹孔6-1的圆形板，且移动压板6圆周面相对设有两个缺口6-2，移动压板6通过所述螺纹孔6-1旋接在实心螺杆1上，同时所述两个缺口6-2分别滑动卡设在钢圆管7的两根条形限位凸起7-2上。

具体实施方式二：如图1所示，本实施方式是对具体实施方式一作出的进一步说明，所述锚头2为楔形涨壳锚头。

具体实施方式三：如图1所示，本实施方式是对具体实施方式一或具体实施方式二作出的进一步说明，所述止浆塞3可对钢圆管7端部进行紧密封堵。

具体实施方式四：如图2所示，本实施方式是对具体实施方式一作出的进一步说明，所述移动压板6圆周面与钢圆管7内壁间隙设置。

在使用本实用新型时，先通过外部钻孔设备对巷道底板进行钻孔并彻底清孔，将注浆外壳的钢圆管7插入孔内，钢圆管7底端插入成孔底部，两个脚踏翼板8-1铺在地面上，之后对钢圆管7内进行注浆，浆液可经通孔7-1渗入岩层裂隙内，再将锚固锚杆插入钢圆管7内，锚头2为楔形涨壳锚头插入成孔底部，此时移动压板6位于钢圆管7顶端，踏住两个脚踏翼板8-1利用外部驱动设备转动实心螺杆1（可使用驱动电机通过联轴器与实心螺杆1连接，该驱动电机采用外接电源供电），由于移动压板6旋接在实心螺杆1上，同时两个缺口6-2分别滑动卡设在钢圆管7的两根条形限位凸起7-2上，实心螺杆1转动时移动压板6沿实心螺杆1轴向向钢圆管7底端移动，可对注入钢圆管7内的浆液起到加压作用，增加其渗入岩层裂隙的深度，之后再向钢圆管7内进行注浆并利用止浆塞3紧密封堵，待浆液凝固后旋紧螺母5是预应力张拉至规定值即可。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的装体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同条件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
