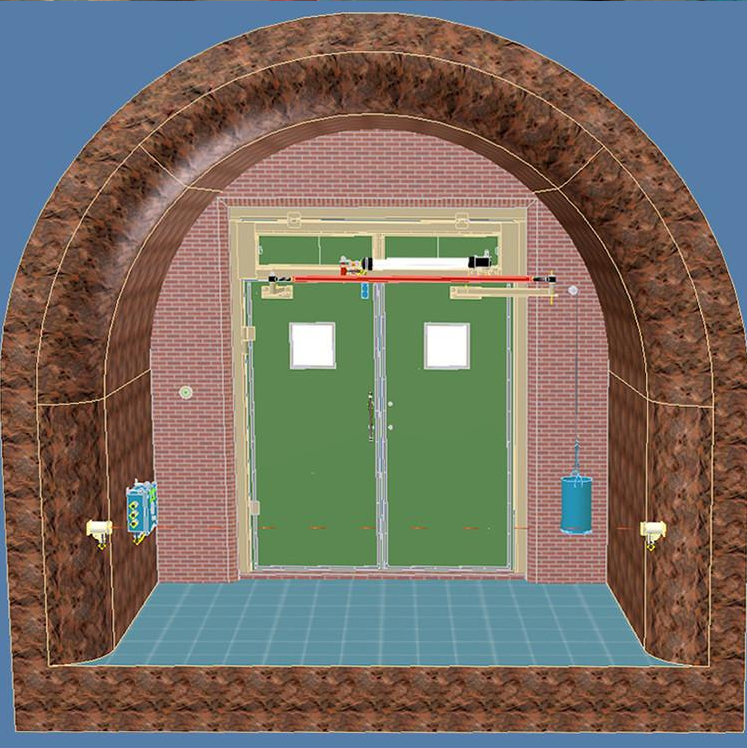

无压自动风门工作示意图如图1所示。无压自动风门采用压力平衡原理制作，每组风门二道，每道风门为双扇，逆向开闭，克服门扇两侧的风压，并通过连杆和曲柄的作用，将气缸的动力作用到门扇上，实现两扇风门的同时联动，方便省力。配重锤，给风门一个附加关门预应力，保证风门在驱动装置失去动力时，风门也能自动关闭。

风门自动控制原理

风门动力来自压风管路连接的气动控制箱，核心是可编程序控制器PLC[I]O井下安装时，在每道风门两侧一定距离分别安装了4个激光传感器，当井下作业人员接近一侧风门时，人体遮挡住设在巷道一侧的激光传感器发射端发出的光束，激光传感器接收端因收不到激光束信号，输出端输出信号，表示有人通过，可编程序控制器收到激光传感器发出的信号后，对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态，则发出开门指令，电磁气动阀、气缸动作，风门开启，同时风门墙上的语音LED箱触发，提示“风门打开，请注意安全，并伴随红灯闪烁；另一侧风门墙上同时提示·前方风门打开，请稍后"，伴随红灯亮。

动作流程：传感器乛PLC乛电磁阀乛执行气缸乛风门打开。若对侧风门处开启状态，则不发出风门开启指令。



无压自动风门采用自动控制与人工操作两种方式，正常状态下，风门工作在自动模式。当控制系统出现故障、压风停风时，按下风门边的解锁按钮，转到手动操作模式。当断电时，自动转到手动操作模式。

1.3 ·2两风门间闭锁保护

按照《煤矿安全规程》要求，两道风门间设有电气闭锁与机械闭锁，正常工作情况下，电气闭锁保证两道风门不会同时打开，在断电及故障状态下，机械闭锁仍然能保证两道风门相互闭锁，保证矿井通风系统安全。

1.3 · 3防夹人保护

当行人停留在两扇门间，人体热释红外传感器感知生命体的存在，风门保持开启状态，开始关闭的门将自动打开，防止夹人事故发生。

1 ·3 ·4防夹矿车保护

当车辆停留在风门门框下方，激光传感器感知矿车存在，控制风门保持开启状态，防止挤压车辆损坏风门。

1 ·3 ·5风门防车辆碰撞保护

风门前后侧均设置复式阻车器，且与风门联动，当一侧风门打开时，另一侧风门将保持关闭状态，该侧风门前后的阻车器均处于阻车状态，当有车辆驶近时，可避免与风门发生碰撞。
