风门自动控制装置组成和原理

结构组成

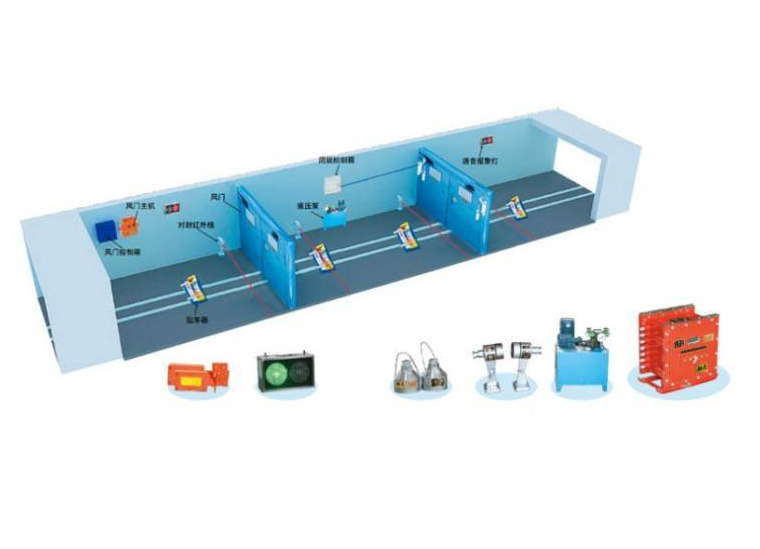

主要由两道单式风门、一套机械闭锁装置、一套 PLC 电控箱、一台防爆液压站及高压管、两套风门驱动装置( 液压缸传动机构) 、六套光敏传感器、四套位置传感器和矿用低压馈电开关等组成。光敏传感器安装于风门两侧，用于检测人或车辆通过信号; 位置传感器安装于风门框架上部，用于检测风门的开、闭位置; 风门的开闭由液压缸传动驱动。

风门自动控制装置实现的原理

风门两端的巷道壁上分别安装光敏传感器，在风门的两端形成检测线，当行人或车辆由巷道的任一方向进入时，传感器自动检测并为控制设备提供信号，其前后两道风门应相互闭锁，不能同时打开，以避免串风。每道风门外侧各安装两个光敏传感器，最外侧传感器安装在距风门外 10 m 处，感应到人或者车辆通过时启动液压电动机，另外一个光敏传感器安装在距风门外 5 m 处，是感应人或者车辆通过时启动风门液压推杆，风门打开，两道风门中间靠近风门 3 m 处各安装一个传感器，感应从不同方向通过后才能关门或者开启。
根据煤矿井下风门工作环境的特定要求，以 A 门到 B 门为例，其中 B 门是否关闭到位，作为下一道风门开启的必要条件，由图 2 所示，即便 A 门光敏传感器有信号输入，但 B 门还未完全关闭到位时，A 门是无法开启，因为 A 门和 B 门是电气与机械相互闭锁的，只有 B 门完全关到位的状态下，闭锁关系才能够解除
