本实用新型涉及种隧道封堵技术领域，具体为一种隧道封堵用便于安装的密封门。

背景技术：

隧道封堵用便于安装的密封门是用作紧急情况时有密封效果的门，通常分为防水密封门和防火密封门，隧道封堵用的密封门安装在隧道的各个分段口位置处，对隧道内部封锁保护起来。

通常我们所见到的隧道封堵用的密封门大多数通过合页连接，需要固定两扇门，不便于安装。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供了一种隧道封堵用便于安装的密封门，解决了隧道封堵用的密封门通过合页固定两扇门不便于安装的问题。

本实用新型解决其技术问题是通过以下技术方案实现的：

一种隧道封堵用便于安装的密封门，包括转动门和活动门，所述活动门的右侧开设有凹槽，所述活动门的表面与凹槽的内壁活动连接，所述凹槽内壁的背面开设有滑槽，所述滑槽内壁的顶部和底部均活动镶嵌有滚珠，所述活动门背面对应滑槽的位置处固定连接有滑块，所述滑块位于滑槽的内部，所述滑块的上表面和下表面均与滚珠的表面滑动连接，所述凹槽内壁的正面开设有弧形槽，所述活动门正面固定连接固定轴的表面活动套接有转杆，所述转杆的正面固定连接有插销，所述转动门的底部开设有圆槽，所述活动门的左侧开设有通槽，所述通槽与圆槽相连通，所述圆槽内壁的顶部固定连接有弹簧，所述弹簧的底部固定连接有转轴，所述转轴的表面与圆槽的内壁活动连接，所述转轴的表面固定套接有第一轴承，所述第一轴承位于转动门的下方，所述通槽的内部活动连接有固定杆，所述转轴固定连接在固定杆的右端，所述固定杆的左端固定连接有手柄，所述转动门的上表面固定连接有固定柱，所述固定柱的表面固定套接有第二轴承。

而且，所述固定柱的竖直轴线与转轴的竖直轴线位于同一条直线。

而且，所述滑块的上表面和下表面均为曲面，所述滑块的形状与滚珠的形状相适配。

而且，所述活动门位于转动门的右侧，所述圆槽位于凹槽的左侧。

而且，所述手柄的右侧与转动门的左侧搭接，所述第一轴承位于圆槽的正下方。

本实用新型的优点和有益效果为：

1、本实用新型隧道封堵用便于安装的密封门，通过设置转动门、活动门、滑块和转轴，在安装的时候，首先将手柄沿着通槽向上方提起，手柄通过固定杆带动转轴沿着圆槽的内壁向上方移动，在放下手柄时即可将转轴安装到隧道底部开设的安装孔的内部，达到了只需要安装一扇门的效果，解决了隧道封堵用的密封门通过合页固定两扇门不便于安装的问题。

2、本实用新型隧道封堵用便于安装的密封门，通过设置滑槽，将活动门沿着滑槽向左推动时即可将活动门折叠在转动门的内部，再沿着转轴旋转转动门，即可将整扇门完全打开门，将活动门向右推动时，即可将门移到关闭的位置，再逆时针转动转杆，将插销沿着弧形槽的内壁滑入弧形槽，即可固定住活动门，活动门不在左右移动，达到了只需要安装一扇门的效果。

附图说明

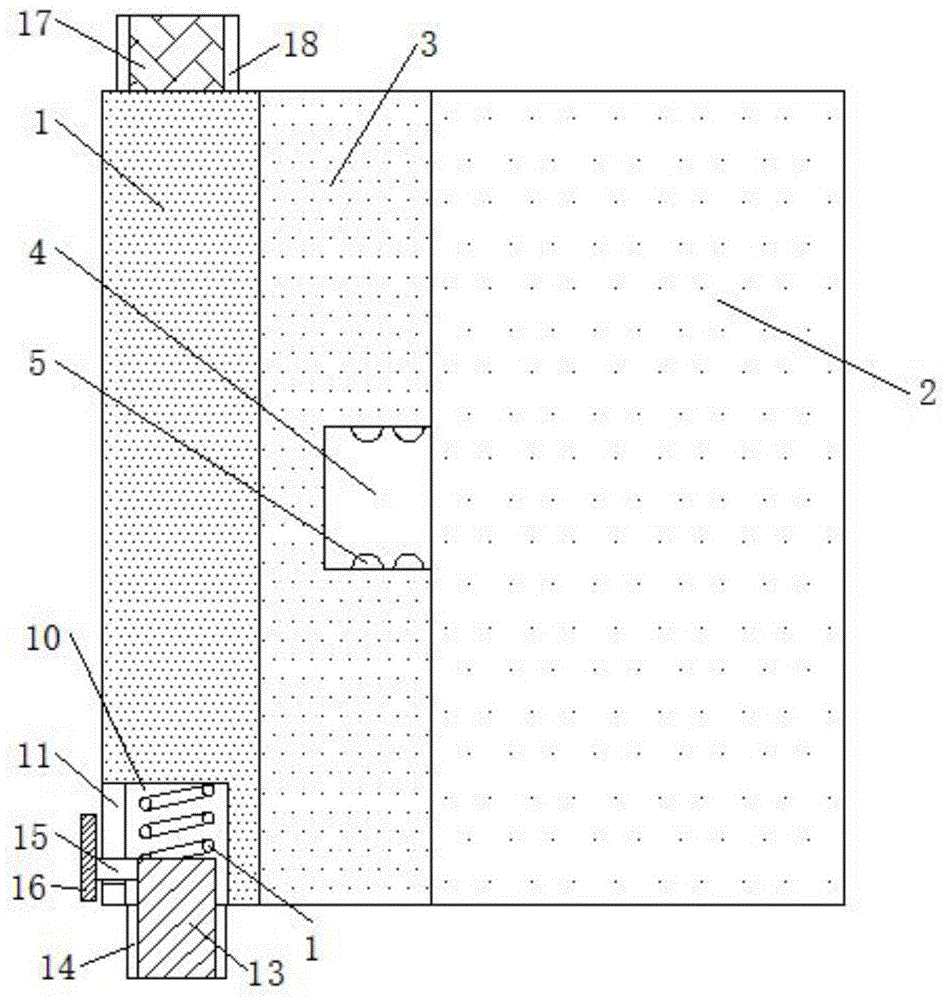

图1为本实用新型整体结构示意图；

图2为本实用新型弧形槽位置处正剖图；

图3为本实用新型滑块位置处右剖图。

图中：1-转动门、2-活动门、3-凹槽、4-滑槽、5-滚珠、6-滑块、7-弧形槽、8-转杆、9-插销、10-圆槽、11-通槽、12-弹簧、13-转轴、14-第一轴承、15-固定杆、16-手柄、17-固定柱、18-第二轴承。

具体实施方式

下面通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。

一种隧道封堵用便于安装的密封门，包括转动门1和活动门2，活动门2的右侧开设有凹槽3，活动门2的表面与凹槽3的内壁活动连接，凹槽3内壁的背面开设有滑槽4，滑槽4内壁的顶部和底部均活动镶嵌有滚珠5，活动门2背面对应滑槽4的位置处固定连接有滑块6，滑块6的上表面和下表面均为曲面，滑块6的形状与滚珠5的形状相适配，设置滚珠5使得活动门2在移动时摩擦力减小，滑块6位于滑槽4的内部，滑块6的上表面和下表面均与滚珠5的表面滑动连接，凹槽3内壁的正面开设有弧形槽7，活动门2正面固定连接固定轴的表面活动套接有转杆8，转杆8的正面固定连接有插销9，插销9插入弧形槽7时活动门2即可被固定，转动门1的底部开设有圆槽10，活动门2的左侧开设有通槽11，通槽11与圆槽10相连通，圆槽10内壁的顶部固定连接有弹簧12，弹簧12的底部固定连接有转轴13，转轴13的表面与圆槽10的内壁活动连接，转轴13的表面固定套接有第一轴承14，第一轴承14位于转动门1的下方，通槽11的内部活动连接有固定杆15，转轴13固定连接在固定杆15的右端，固定杆15的左端固定连接有手柄16，手柄16的右侧与转动门1的左侧搭接，第一轴承14位于圆槽10的正下方，第一轴承14可移动到圆槽10的内部，转动门1的上表面固定连接有固定柱17，固定柱17的表面固定套接有第二轴承18，固定柱17的竖直轴线与转轴13的竖直轴线位于同一条直线，便于转动门1沿着轴线转动，活动门2位于转动门1的右侧，圆槽10位于凹槽3的左侧，第一轴承14和第二轴承18减小了转动门1转动时的摩擦力。

在使用时，首先将手柄16沿着通槽11向上方提起，手柄16通过固定杆15带动转轴13沿着圆槽10的内壁向上方移动，弹簧12收缩，再放下手柄16时弹簧12伸长，即可将转轴13对准安装孔安装到隧道底部开设安装孔的内部，设置了滑槽4，将活动门2沿着滑槽4向左推动时即可将活动门2折叠在转动门1的内部，在沿着转轴13旋转转动门1，即可将整扇门完全打开门，将活动门2向右推动时，即可将活动门2移到关闭的位置，再逆时针转动转杆8，将插销9沿着弧形槽7的内壁滑入弧形槽7，即可固定住活动门2，活动门2不再左右移动。

综上可得，本实用新型通过设置转动门1、活动门2、滑块6和转轴13，解决了隧道封堵用的密封门通过合页固定两扇门不便于安装的问题。

本实用新型虽公开了实施例和附图，但是本领域的技术人员可以理解：在不脱离本实用新型及所附权利要求的精神和范围内，各种替换、变化和修改都是可能的，因此，本实用新型的范围不局限于实施例和附图所公开的内容。
