本实用新型属于自动控制装置领域，具体涉及一种避难硐室气幕装置。

背景技术：

矿井避难硐室是国家“十一五”期间重大科技支撑计划，是一项重点研究解决矿山重大灾害应急救援的关键技术，而其中气幕喷淋系统稳定可靠工作，操作简便，对于提高避险效率，最大程度挽救矿井工作人员的生命具有重要意义；提高气幕喷淋系统的自动化程度和操作简便性是一项重要的课题。因此，为避难硐室气幕喷淋系统提供一种可靠的自动气动切换装置十分必要。矿井压风与压缩空气瓶的切换装置必须操作简便，工作可靠，才能节约进入避难硐室的时间，节约避难硐室内有限的压缩空气资源，提高避险效率。自动气动切换装置其主要功能是实现避难硐室内气幕喷淋系统的压风供气和压缩空气供气的自动切换，能有效的保证硐室内人员生存的正常的气体环境。

目前，避难硐室气幕喷淋系统的矿井压风和压缩空气供气的气动切换装置多数为手动切换，操作繁琐，容易发生误操作，延误避险人员进入避难硐室的时间，不能很好的保持硐室内正常的气体环境，手动气动切换装置的弊端较多。

技术实现要素：

本实用新型所要解决的技术问题在于避难硐室工作过程中，现有技术采用避难硐室结合防护门的措施存在难以避免有毒气体带入导致的二次污染和伤害的问题。

本实用新型解决其技术问题所采用的技术方案是：提供了一种避难硐室气幕装置，包括无缝隙气幕帘装置、喷淋装置、管道一、管道二和控制装置；所述无缝隙气幕帘装置装配在避难硐室防护门的内侧，并位于沿竖直方向上的其中一侧；所述喷淋装置上设有若干个喷头，喷头呈“一”字排开，喷头布置方向垂直于避难硐室防护门；所述无缝隙气幕帘装置通过管道一接入控制装置；所述喷淋装置通过管道二接入控制装置。

作为上述技术方案的进一步描述：本实用新型中所述无缝隙气幕帘装置采用高吹扫力无缝隙气幕帘。

作为上述技术方案的进一步描述：本实用新型中所述控制装置包括喷淋出口、气幕出口、气瓶进口、压风进口、气瓶、喷淋装置、气幕装置、第一管道、第二管道、第三管道和第四管道；所述气瓶进口一端接入气瓶，另一端通过第一管道接入第三管道；所述压风进口通过第二管道接入第三管道；所述喷淋出口一端接入喷淋装置，另一端通过第四管道接入第三管道；所述第三管道末端设有气幕出口，气幕出口接入气幕装置。

作为上述技术方案的进一步描述：本实用新型中所述气瓶供气压力指示、压风供气开孔压力指示、喷淋开关和气幕开关装配在控制装置前面板上。

作为上述技术方案的进一步描述：本实用新型中所述喷淋出口、气幕出口、气瓶进口和压风进口自左到右依次装配在控制装置顶部。

作为上述技术方案的进一步描述：本实用新型中所述第一管道上设有气瓶供气压力指示。

作为上述技术方案的进一步描述：本实用新型中所述第二管道上设有压风供气压力指示。

作为上述技术方案的进一步描述：本实用新型中所述第三管道靠近气幕出口侧设有气幕开关。

作为上述技术方案的进一步描述：本实用新型中所述第四管道上设有喷淋开关。

与现有技术相比，本实用新型所具有的有益效果在于：本实用新型利用空气穿过无缝隙气幕帘形成严密的空气幕，覆盖整个防护密闭门，阻挡外界有害气体和灰尘进入避难硐室内，结构简单，装卸便利，实用性好。

附图说明

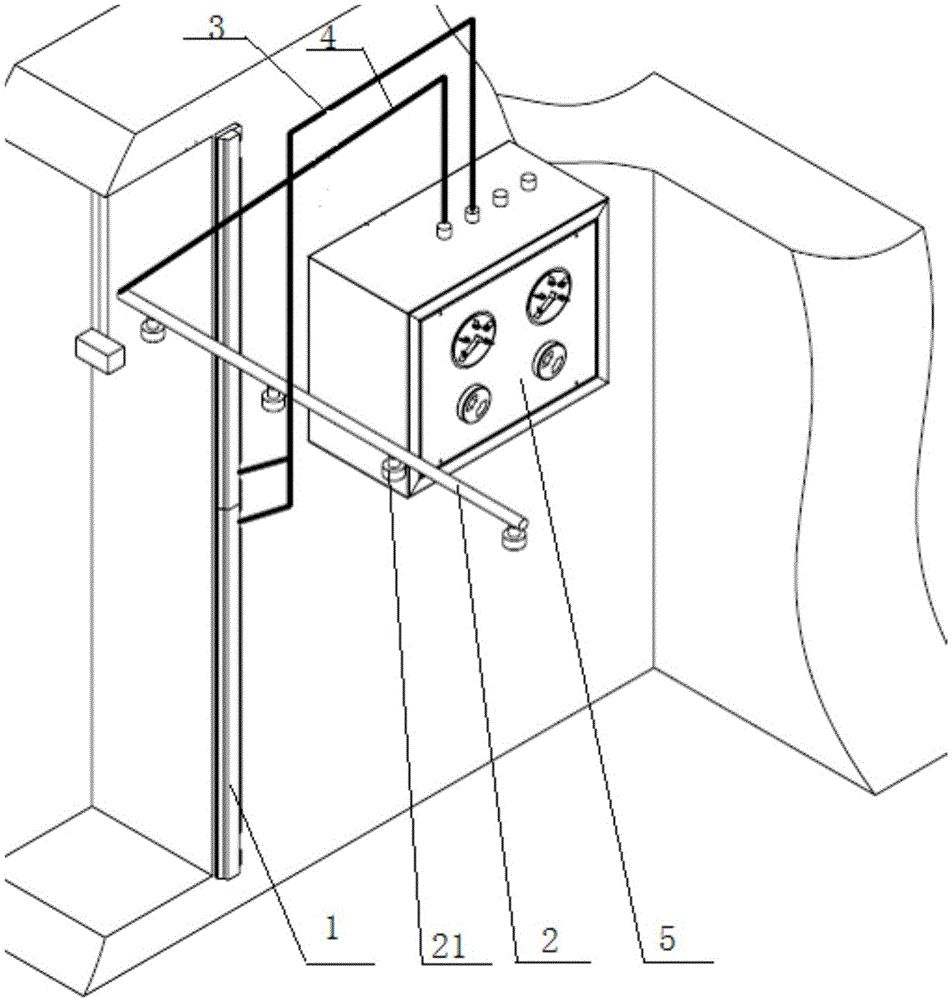

图1是本实用新型实施例一种避难硐室气幕装置的结构示意图；

图2是本实用新型实施例一种避难硐室气幕装置的示意图；

图3是本实用新型实施例一种避难硐室气幕装置的控制装置的结构示意图。

具体实施方式

以下结合附图对本实用新型的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型。

如图1所示，本实用新型中提供一种避难硐室气幕装置，包括无缝隙气幕帘装置1、喷淋装置2、管道一3、管道二4和控制装置5。

所述无缝隙气幕帘装置1装配在避难硐室防护门的内侧，并位于沿竖直方向上的其中一侧。

所述喷淋装置2垂直于避难硐室防护门且位于中间位置，高度稍低于避难硐室防护门的高度，喷淋装置2上设有若干个喷头21，喷头21呈“一”字排开。

所述无缝隙气幕帘装置1通过管道一3接入控制装置5。

所述喷淋装置2通过管道二4接入控制装置5。

所述无缝隙气幕帘装置1采用高吹扫力无缝隙气幕帘。

如图2所示，一种避难硐室气幕装置，包括气瓶供气压力指示51、压风供气开孔压力指示52、喷淋开关53、气幕开关54、喷淋出口55、气幕出口56、气瓶进口57、压风进口58、气瓶60、喷淋装置70、气幕装置80、第一管道101、第二管道102、第三管道103和第四管道104。

所述气瓶进口57一端接入气瓶60，另一端通过第一管道101接入第三管道103，气瓶供气压力指示51装配在第一管道101上。

所述压风进口58通过第二管道102接入第三管道103，压风供气开孔压力指示52装配在第二管道102上。

所述喷淋出口55一端接入喷淋装置70，另一端通过第四管道104接入第三管道103。

所述第三管道103末端设有气幕出口56，气幕出口56接入气幕装置80。

所述第三管道103靠近气幕出口56侧设有气幕开关54。

所述第四管道104上设有喷淋开关53。

如图3所示，所述气瓶供气压力指示51、压风供气开孔压力指示52、喷淋开关53和气幕开关54装配在控制装置5前面板上。

所述喷淋出口55、气幕出口56、气瓶进口57和压风进口58自左到右依次装配在控制装置5顶部。

避难硐室气幕装置工作过程如下：

当矿井巷道发生灾害时，避难硐室防护门打开，避难硐室气幕装置启动；避难硐室防护门内侧的无缝隙气幕帘装置1进行横向吹扫，防止矿井巷道中有害气体进入避难硐室；当避难人员进入避难硐室中，喷淋装置70对避难人员全身进行吹扫，清除避难人员身上有害物质。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围。
