液压自动双向无压风门的工作原理行人通过风门时，可用手动按钮或矿灯照射光控接收头操作风门自动启闭，行车通过风门时，司机无需下车，使用遥控器（0一5）控制风门启、闭。

双页平衡自动液压风门在白水煤矿的应用

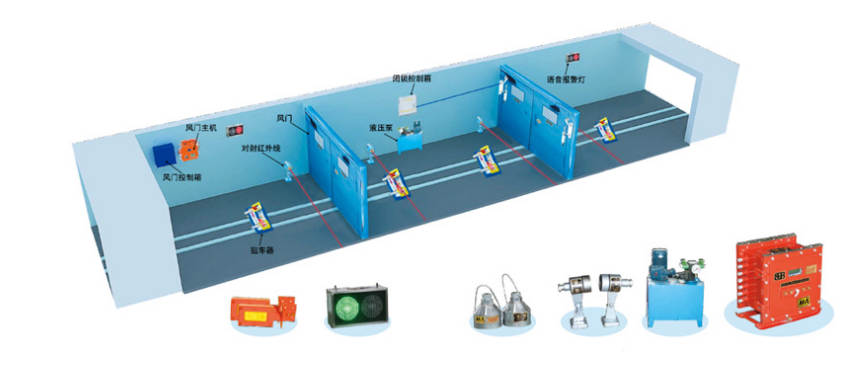

当控制单片机接收来自A门和B门内外侧的按钮、光控或遥控信号后，控制单片机经过对接收信号和风门位置信号的比较处理，输出相应的开闭控制信号给A门或B门控制箱，同一时间只允许一个风门动作，控制A门或B门液压电机的反或正转，推动油缸完成一次打开或关闭风门的操作。

A、B两个风门各安装一个位置传感器，为单片机提供A门和B门的开闭信号，此信号经单片机处理，保障了A门和 B门不可以同时打开，从而实现了两道风门电器闭锁。

液压自动双向无压风门的液压工作原理

工作原理电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出高压油，经油路集成块，送至工作油缸，实现活塞的往返运动。

过载保护原理电液推杆工作时，如活塞杆受外力超过额定的输出力或活塞故障分

已经到了终点，电机仍在转动，这时油路中高压油增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但过负荷不会烧毁。

自锁原理电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定位置，压力油处于保压状太、0
