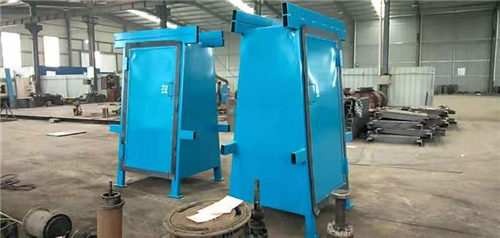

自动防突风门风门构件及参数

①矿用隔爆兼本安型控制主机。额定工作电压 AC 127 V;额定功率 15 W;最高直流工作电压 DC 12 V。②矿井本安型声光语言报警箱。最高工作电压 DC 12 V。③液压泵站防爆电动机。电压 AC 127 V;功率 15 kW。④液压千斤顶。工作推力 2 kN。

⑤红外线开关传感器。额定工作电压 DC 12～24 V;有效工作距离≤8 m。⑥矿用本安型磁控解锁开关。输入电压 DC 12 V。

自动防突风门工作原理

自动风门工作原理如图 1所示。自动风门采用红外线开关传感器作为检测器 ,在风门的两端分别形成一条不可见的监视线 ,当行人或车辆由巷道的任一方向进入时 ,红外开关传感器自动检测并为控制设备提供信号。当 A门有人经过时 ,红外线检测发出触发信号 ,液压泵站电动机通电 ,A门的液压缸工作 ,打开 A风门 ,同时 B门的液压缸闭锁上 B门。风门上装有磁控开关传感器 ,检测风门的闭、合状态。在开门时 ,磁控开关为语音箱提供触发信号 ,语音箱开始语音提示。当 A风门打开时 , A门的声光语音箱提示语音为“风门打开 ,请注意安全”,红灯亮 ; B门同时语音提示“前方风门打开 ,请您稍候”, 红灯同时亮。待最后一个行人或车辆通过红外开关传感器后 ,经过适当延时 (0～10 s,可以根据需要设定 ) ,A门的液压缸关闭风门 ,风门报警语音和红灯关闭 ,绿灯常亮。



另外 ,还设置了解锁按钮 ,在紧急情况下 ,当有人按下解锁按钮或主机开关时 ,主机断电 ,全系统停止工作 ,靠人力手动可以推开风门。该功能主要是为了特殊情况下 2道风门需要同时打开时使用。矿井停电时 ,风门自动解锁 ,由人力手动开闭风门。
