无压平衡风门

时间:2020-08-15 11:31 来源:未知 作者:wuyafengmen123
矿井安装了不少无压平衡风门,尤其是在人员频繁通过的巷道均采用了无压平衡风门,这种风门开启灵活、轻便,方便了行人通过,但是如果风门不能实现完全自动闭锁,漏风就会很严重,甚至造成风路短路,从而造成风量的损失,严重的会造成局部瓦斯超标,甚至会造成瓦斯爆炸的恶性事故,直接影响全矿井的安全生产。

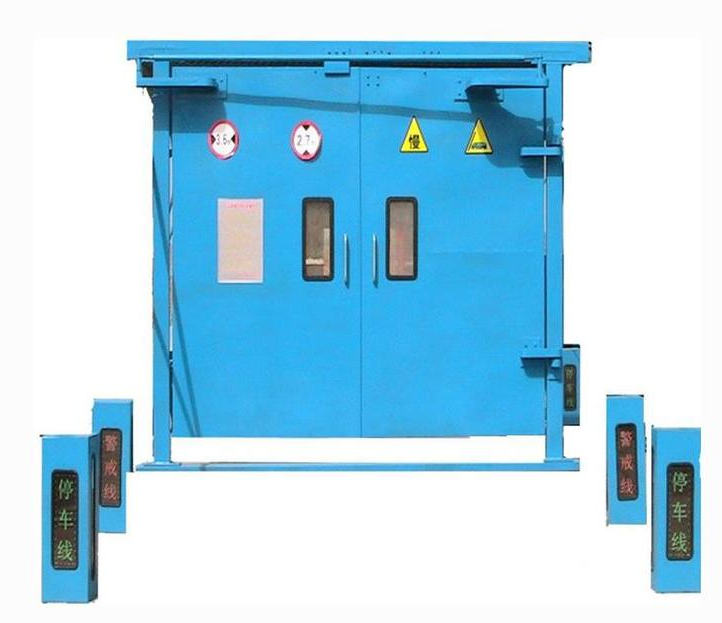

无压平衡风门
无压平衡风门组成:
无压平衡风门自动闭锁装置,它包括设置在通风巷道两端的A风门、B风门,每个风门由两门扇组成,两门扇通过相互连接的风门弯臂形成一开关系统,每个风门分别与一钢丝绳连接,每个钢丝绳另一端通过固定滑轮组、经过相对的风门横梁与悬吊的配重连接,每个钢丝绳上固定有一随钢丝绳的移动阻挡或离开门扇的开关方向实现风门自动闭锁的闭锁挡板。
所述的每个钢丝绳上固定有滑块,闭锁挡板与滑块连接为一体。
在风门横梁上设置有滑道,滑块来回滑动于滑道内。
本实用新型的积极效果是:安全可靠,当任何一道风门人为开启时,通过连接在门扇上的钢丝绳使另一道风门横梁上的闭锁挡板移动位置阻挡另一道风门的打开,实现该风道的完全闭锁,保证通风网络的安全;当行人通过后,利用配重的重力,通过钢丝绳使横梁上的闭锁挡板回到原位,解除闭锁,同时使开启的风门自动关闭。行人通过另一道风门时情况相同。

无压平衡风门运行原理:
下面结合附图对本实用新型作进一步说明:由图1、图2可以看出:本矿用井下无压平衡风门闭锁装置包括设置在通风巷道两端的A风门、B风门,每个风门由两门扇1组成,两门扇通过相互连接的风门弯臂7形成一开关系统;由图1可以看出:当A风门打开时,B风门闭锁,弯臂7使两扇门开启时,一个向里开,一个向外开,每个风门分别与一钢丝绳6连接,每个钢丝绳另一端通过固定在墙壁上的滑轮组5、经过相对的风门横梁2与悬吊的配重 4连接,每个钢丝绳上固定有一随钢丝绳的移动阻挡或离开门扇的开关方向实现风门自动闭锁的闭锁挡板3。由图1还可以看出:所述的每个钢丝绳上固定有滑块,闭锁挡板3与滑块连接为一体。在风门横梁2上设置有滑道,滑块来回滑动于滑道内。
风门平时都处于关闭状态,此时,闭锁挡块不阻挡在门扇的开启方向,只有当人力将一个风门打开时,另一个风门才处于闭锁状态,既保证人员顺利通过,又杜绝风道的漏风,造成通风短路现象,确保矿井的安全通风。
