可视无压风门门体主要结构

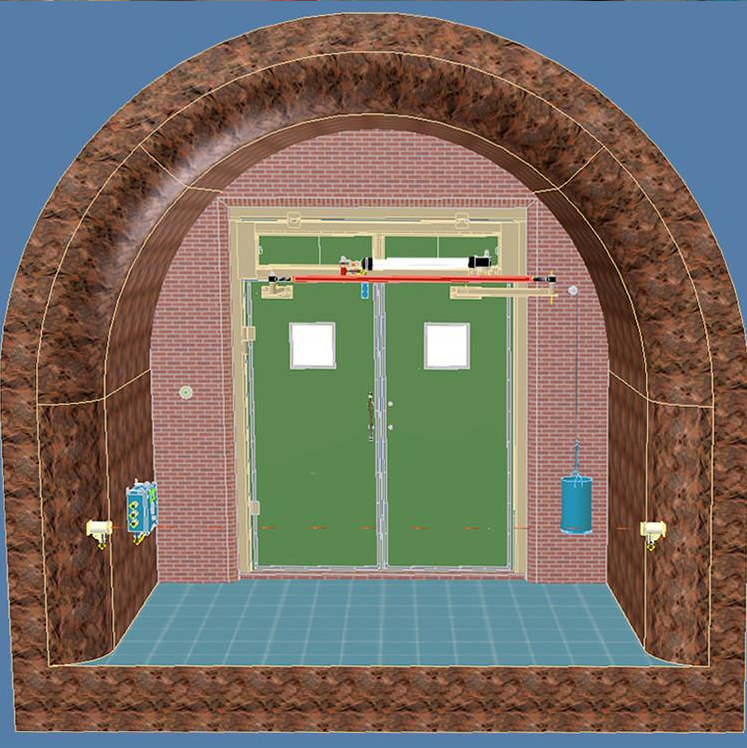

无压可视闭锁风门主要由门框、调节拉杆、拐臂、联轴销、风门、门轴、防止反风挡板及配重、软质密封垫、可视玻璃、闭锁装置、声光报警装置等部分组成, 其结构如图 1 所示。

1———透明玻璃; 2———门扇边框; 3———门轴; 4———风门边框; 5———声光报警装置; 6———调节拉杆; 7———配重导向轮; 8———配重; 9———闭锁; 10———拉手



可视无压风门的使用效果

风门开启力小, 开启力同风压的大小和方向无关。双向隔风, 无须再设反向风门。风门双面密封, 漏风量小。关闭平稳, 安全可靠。风门闭锁微动及声光报警, 避免了风门同时打开, 造成风流短路。同时可实现与阻车器连锁, 有效地避免矿车撞门现象。风门结构简单, 新颖美观, 省工省料。行人可直视巷道内风门之间所有的工作情况, 防止人员挤伤。防腐, 防潮, 阻燃, 强度大。风门规格大, 可直接通过大型设备。风门报警声音响亮, 可有效地提醒人员过往。
