液压自动风门工作原理

时间:2020-06-11 11:11 来源:未知 作者:wuyafengmen123
液压自动风门工作原理
风门动力来源于液压泵站,油缸连接到风门的顶部,当活塞杆缩回时,将风门开启;当活塞杆伸出,风门关闭

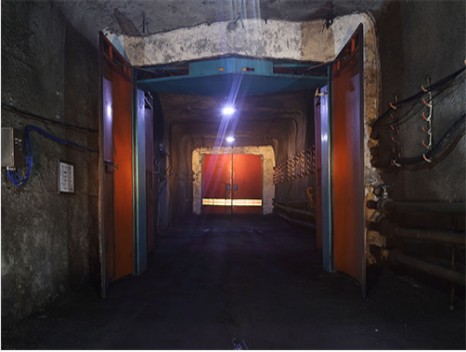

液压自动风门

液压自动风门电气系统的工作原理
风门内外侧均安装有按钮和红外传感器,当有人、车通过信号时,该信号经PI.,c(编程器)处理后,自动控制器控制电磁阀打开第一道风门,人、车经过后红外照射该门另一侧传感器,PLC释放电磁阀,第一道风门关闭,同时该风门的开闭状态传感器向对方发出闭锁信号,保证风流的定向、稳定流动,在第一道风门关闭后,当第二道风门红外传感器有信号时,第二道风门立即打开。

ZMK一127液压自动风门主机由西门子S7一 200PLC编程器控制,0P320显示器可适时显示传感器(均采用日本原装进口的欧姆龙传感器)的状态、油缸的状态、风门的开闭状态、语音报警器的状态等,并可通过面板的按键设置风门开闭的延时时间。
两组风门的语言报警器平时长亮绿灯,当第一道风门开启式,所对应的语言报警器发出“通过风门,注意安全"的语音提示;第二道风门的语言报警器的绿灯转化为红灯,并发出“对面风门打开,请稍后"的语音提示;当第一道风门完全关闭后,语音报警器停止报警,亮绿灯,此时第二道风门方能打开。
