36米混凝土臂架泵车产品介绍

36米混凝土臂架泵车是在载重汽车底盘上进行改造而成的，它是在底盘上安装有运动和动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。36米混凝土臂架泵车的动力通过动力分动箱将发动机的动力传送给液压泵组或者后桥，液压泵推动活塞带动混凝土泵工作。然后利用泵车上的布料杆和输送管，将混凝土输送到一定的高度和距离。
36米混凝土臂架泵车集高可靠性、经济性、安全性、耐用性于一体，底盘、动力、电控、液压、泵送系统合理匹配。臂架伸缩灵活快捷、支腿占地空间小、整车移动方便，机动灵活,稳定安全；采用灵活的四节臂设计，布料范围比三节臂大20%，同时应用单侧支撑技术，狭小场地的施工亦可轻松实现。

36米混凝土臂架泵车特点：

专为新型农村中低层的建设制造
专为高铁建设的短臂架设计制造
国IV标准排放设计更节能环保
泵送系统液控自动换向养护更轻松

36米混凝土臂架泵车产品参数

名称	36米混凝土泵车技术参数
底盘
底盘型号	东风
排放标准	国四
发动机	德曼280马力
轴距	5000mm
行驶速度	83km/h
整车接近/远离角	24.6°/15.6°
轮胎规格	11.00R20  18层
臂架系统
臂架垂直高度	35.7m
臂架水平布料半径	32.4m
布料深度	23.5m
一节臂长（mm）	7188mm
二节臂长（mm）	6170mm
三节臂长（mm）	5810mm
四节臂长（mm）	5820mm
五节臂长（mm）	6100mm
各节臂转动角度	90/180/180/270/270°
臂架控制模式	负载敏感的比例控制
臂架折叠方式	R型    Z型
转塔旋转角度	360°
前支腿横跨距离	6000mm
后支腿横跨距离	7000mm
前后支腿纵向距离（MM）	6300mm
支腿打开方式	X
尾胶管长度	3000mm
混凝土输送管直径（MM）	125mm
电气控制系统
控制电源	24V
控制模块品牌	德国西门子
工作电压	24V
中间电器品牌	欧姆龙
无线遥控器品牌	上海技景或三一重工（选配）
液压传动系统
液压系统类型	闭式液压系统
系统工作压力	35.0Mpa
主液压油泵品牌	德国力士乐
主油泵型号	力士乐A4VG125
主电液换向阀品牌	进口或国产
吸丶回油滤芯品牌	徐工
臂架多路阀品牌	德国哈威
臂架平衡阀品牌	美国SUN
臂架油泵品牌	国产
支腿多路阀品牌	意大利或国产
安全阀品牌	进口或国产
油缸液压密封件品牌	Parker
液压油箱容积	450L
液压油冷却方式	风冷
主油缸	协力1400mmX80mmX130mm
分动箱品牌	德国STIEBEL或国产
回转减速机品牌	国产
软管接头品牌	伊顿
尺寸＆重量
整车总长约（MM）	10000mm
整车总宽约（MM）	2450mm
整车总高约（MM）	3610mm
整车质量约（T）	21000kg
泵送系统
混凝土分配阀形式	S阀
混凝土活塞品牌	国产
混凝土出口压力高压/低压	10.5-20Mpa
输送缸内径/行程	230mmX1450mm
上料高度（mm）	1450mm
料斗容积（m²）	0.65
可泵送混凝土塌落度	160--220
允许骨料尺寸（MM）	40
润滑方式	集中润滑

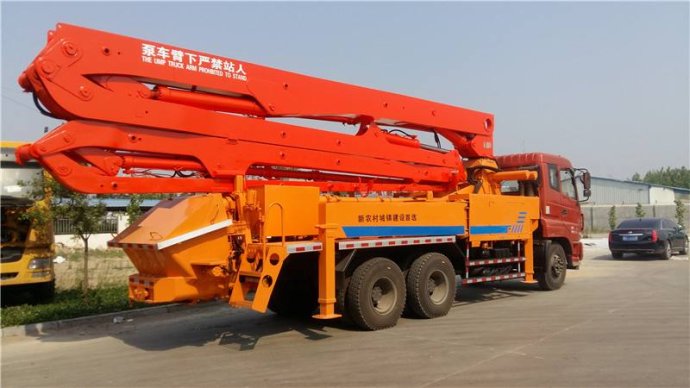

36米混凝土臂架泵车产品图片
