悬臂式掘进机【产品详解+工作视频】

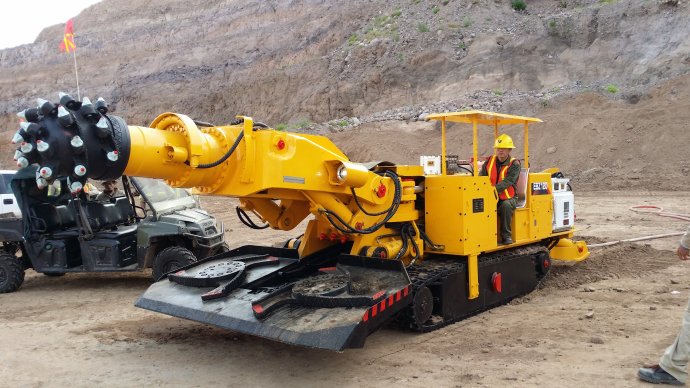

悬臂式掘进机产品介绍
悬臂式掘进机主要用于煤岩硬度≤f7.5的煤巷、半煤岩巷以及软岩的巷道、隧道快速掘进。采用截割部伸缩设计；液压系统采用恒功率、压力切断、负载敏感控制；关键零部件均采用知名品牌。能够实现连续截割、装载、运输作业。
定位截割断面 24m2，截割硬度≤75MPa，纵向工作坡度±16°。
悬臂式掘进机主要特点
1、截割部可伸缩，伸缩行程为550mm。
2、具有内、外喷雾，外喷雾前置，合理设计喷嘴位置，强化外喷雾效果。
3、铲板底部大倾角，整机地隙大，爬坡能力强。
4、中间运输机平直结构，与铲板搭接顺畅，龙门高、运输通畅。
5、关键零部件采用进口知名品牌，元部件通用性好。
6、液压系统采用恒功率、压力切断、负载敏感控制。
7、电气系统采用新型综保，模块化设计，具有液晶汉字动态显示功能。
8、重心低，机器稳定性好。
悬臂式掘进机主要技术参数
参数名称 单位 参数数值
总体长度 m 9.30
总体宽度 m 2.90
总体高度 m 1.65
总重 t 43
截割卧底深度 m 0.22
地隙 m 0.22
龙门高度 m 0.45
接地比压 MPa 0.14
行走速度 m/min 0 ～ 6
爬坡能力 ° ±16
截割抗压强度 MPa ≤ 75
牵引力 kN ≥ 220
供电电压 V AC1140/660
适用范围 / APPLICATION SCOPE
该机为EBZ160型，主要用于煤岩硬度≤f7.5的煤巷、半煤岩巷以及软岩的巷道、隧道快速掘进，能够实现连续截割、装载、运输作业。定位截割断面24m2，截割硬度≤75MPa，纵向工作坡度±16。
