智能风门控制装置,远程智能风窗实现的功能

（1）本系统基于网络架构，在通风值班室或调度室可通过局域网管理监控井下设备。风门风窗控制器数据采集器一体化设计，系统设备配置简单，具有独立IP地址，根据系统配置需求可任意添加。

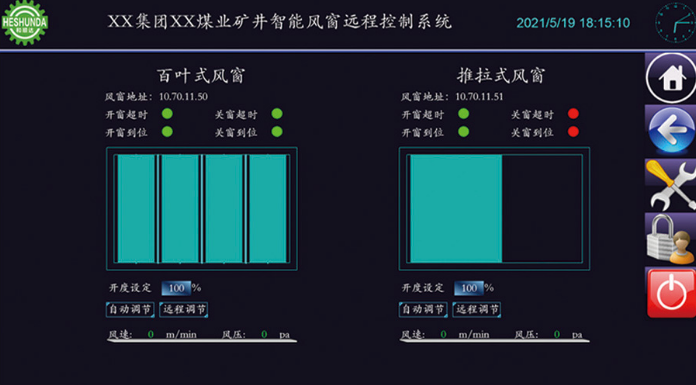

（2）实现井下自动风门、风窗设备运行状态监测，风窗的开度、过风面积、风量等信息实时上传到地面。

（2）实现地面对风门、风窗的远程调控。具备远程控制功能，可以远程控制或就地实现手动、自动模式切换。

（3）调风装置可根据设置风量调节风窗开度，从而实现风量的自动调节，驱动与位置反馈精确无误，可实现风量的线性调节，精度控制和设定值小于2%范围以内。

（4）具有井下火灾预警及抗火灾远程控制自动风门功能。

（5）系统可在控制器上添加网络摄像机实现摄像机远程监控。状态检测及现场视频监控功能

（6）总线式数据传输方式，只需要简单地IP地址信息，即可将所有参数传至监控室。

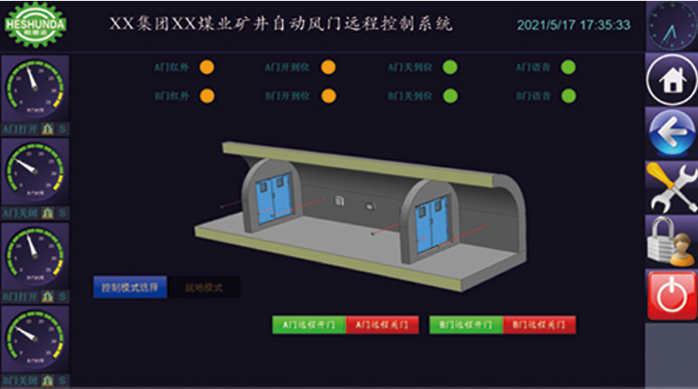

（7）系统实现风门的远程控制、实时监控、故障报警、数据统计等多项重要功能，具备远程控制及检测监控功能，可以远程或就地实现手动、自动模式切换。

（8）风窗控制器与风门控制器通过RS485通讯构成井下集散控制系统，可在集散风门控制器上设置风门个数和位置，并可以给每个门设置别名，子系统井下可独立运行。

（9）风门风窗参数可现场遥控设置，也可通过上位机设置，系统具有【基本设置】、【操作员设置】、【其他设置】三部分系统设置、主机管理、设备管理等功能。

（10）待全矿井通风智能监测与调控系统形成后可通过外部数据库连接与三维可视化矿井通风仿真系统集成，实行科技通风智能决策与自动调控。

智能风门控制装置,远程智能风窗结构特点

远程控制风门自动控制装置在设计时采用 PLC 控制，所有信号传输均为逻辑电平，所以抗干扰能力强，无误动作。装置严格遵循 GB3836 -2010的规定进行设计和制造，装置符合标准要求并按经规定程序取得检验单位发放的“防爆合格证”和“安全标志许可证”。

自动调节风窗设置传感器，传感器固定在风窗外框上，传感器能根据设置，通过控制主机控制执行器根据实际风量进行自动调节百叶窗。调节风窗内调节片上设置密封条，当风窗全部关闭时能有效地杜绝风窗漏风，增加风窗密封效果。

自动调节风窗采用可编程逻辑控制器（PLC）为主要控制器，采用高精度传感器，传送主控制器 AI 模块。同时，控制器在接收到信号之后， 通过内部程序运算，同时会输出一个标准的电流信号控制执行器去带动风窗实现风窗开度的调节，从而调节风量。通过以太网将本地控制信息远传至中控室集中控制与显示，实现控制风量大小的输出。
