ZWM型撞杆式无压风门的工作原理

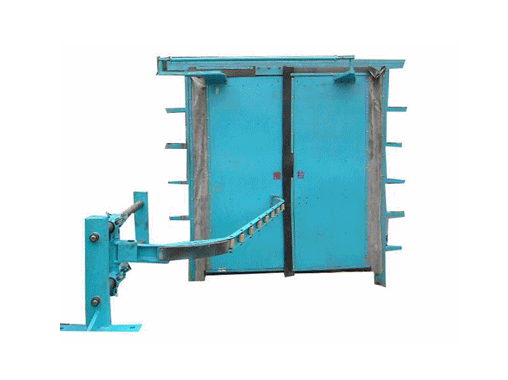

ZWM型撞杆式无压风门（见图2）是利用风压平衡原理，两扇风门逆向同步开启，两合风门安装有平衡机构，巧妙的把作用在风门上的负压通过平衡机构转化为一种内力，实现联动，当其中一合风门运动方向与矿井通风压力相同时，另一合风门则逆风向运动，两合风门所受的动力和阻力相等，方向相反，实现了风压平衡，仅需较小的外力就可开关风门。同时增加了滑道和撞杆，利用矿车或机车的侧边挤压风门撞杆，使撞杆在滑道中运行，将门打开。行人或车辆通过后，通过风门配重可实现风门自动关闭，在风门关闭过程由于两合风门风压平衡，膨胀轻微，作用力小，风门不易变形。
