风门自动控制系统是利用煤矿井下0.8MPa 的风源做动力源，气缸为执行元件，PLC 集中控制，把各输入端口采集到的信号进行运算处理，输出相关指令使相应的执行继电器动作，带动相应的电磁阀开启与关闭，达到风门自动开启或关闭的控制目的。

风门自动控制系统的组成

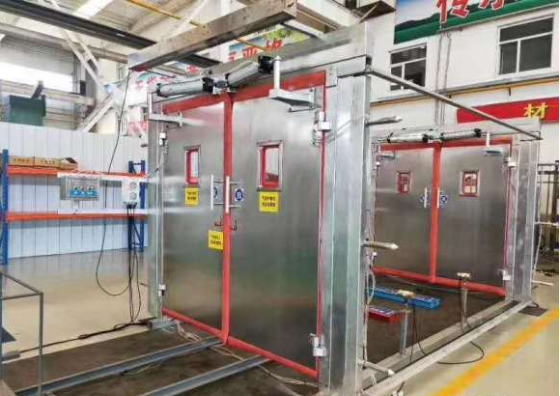

阻燃式自动免压风门的自动风门控制系统，主要包括: 防爆外壳、对射传感器、热释电远红外线探头、开门到位万向触发开关、关门到位金属接近开关、AC85 ～265V/DC24V3A 开关电源、小巨人 FAB － PLC、输出中泄式三位五通电磁阀、限压阀、气缸、气线及相关附件组成。

风门自动控制系统风门安装

在风门安装地提前确定气缸的安装位置，在风门上方固定安装热释电远红外传感器，距风门 3 ～ 5m 离地面 0． 3 ～0． 5m 高度安装对射传感器，在打开风门上方适当位置安装风门开到位万向触发开关和关门到位金属接近开关。
