自动液压风门结构特征与工作原理

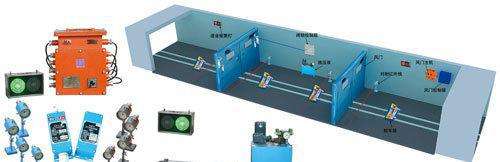

自动液压风门结构

（D机械液压部分由风门、风门连杆、液压泵、液压推进缸等组成，液压推进缸的一端固定在风门扇上，另一端固定在风门框上。

（2）电气部分由防爆电机、控制器、光控接收头、按钮、声光报警器、位置传感器等组成，通过接线端子和接线盒与外围设备连接。控制器位于两风门之间，声光报警器分别悬挂在A门和B门上方，位置传感器分别安装在A门和B门适当位置。

自动液压风门工作原理

行人通过风门时，可用手动按钮或矿灯照射光控接收头操作风门自动启闭，行车通过风门时，司机无需下车，使用遥控器（0一5）控制风门启、闭。、



图一2所示，当控制单片机接收来自A门和B门内外侧的按钮、光控或遥控信号后，控制单片机经过对接收信号和风门位置信号的比较处理，输出相应的开闭控制信号给A门或B门控制箱，同一时间只允许一个风门动作，控制A门或B门液压电机的反或正转，推动油缸完成一次打开或关闭风门的操作。

A、B两个风门各安装一个位置传感器，为单片机提供A门和B门的开闭信号，此信号经单片机处理，保障了A门和 B门不可以同时打开，从而实现了两道风门电器闭锁。

液压工作原理

工作原理电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出高压油，经油路集成块，送至工作油缸，实现活塞的往返运动。

过载保护原理电液推杆工作时，如活塞杆受外力超过额定的输出力或活塞故 障类 型 故障发生次数 故障排除方法

故 障类 型	故障发生次数	故障排除方法
按钮损坏	6	更换按钮
液压缸固定底座脱焊	4	加固
液压箱观察窗漏油	2	更换观察窗
液压推杆与门扇连接头脱落	2	重新安装加固
液压推杆脱落	1	重新安装
光控接收头损坏	1	更换324

已经到了终点，电机仍在转动，这时油路中高压油增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但过负荷不会烧毁。

自锁原理电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定位置，压力油处于保压状太、
