本发明是一种矿用单体液压支柱移动装置。

背景技术：

随着时代的发展，社会的进步，现在在煤矿巷道掘进中，单体液压支柱广泛使用，但是由于目前轨道车还没有跟进运用在煤矿巷道掘进中，所以现在一般只能靠人工将单体液压支柱从临时支护区搬运到超期支护工作面，而一跟单体液压支柱的重量大多高于五十千克，人工搬运的话劳动强度较大，且可能在搬运过程中造成单体液压支柱的损坏。

技术实现要素：

针对上述现有技术存在的问题，本发明提供一种矿用单体液压支柱移动装置，可以减小人工搬运单体液压支柱时的劳动强度，方便搬运。

为了实现上述目的，本发明通过以下技术方案实现：一种矿用单体液压支柱移动装置，包括L型运输板、滚轮和手柄，所述的L型运输板分别与滚轮和手柄连接，所述的L型运输板是由板体和若干固定扣组成，所述的固定扣卡扣连接在板体带横板的一侧，固定扣的数量为2-6个，所述的滚轮和手柄连接在板体不带横板的一侧，所述的滚轮中心设有轮轴，轮轴连接在连接板的一端，连接板另一端连接在板体上，连接板与板体竖直板垂直，所述的手柄连接在板体不带横板的一侧。

进一步的，所述的固定扣之间两两对称连接在板体上。

进一步的，所述的固定扣的数量为四个。

进一步的，所述的滚轮的最低端高于板体的底端。

进一步的，所述的滚轮的最低端高于板体底端2-10cm。

进一步的，所述的固定扣的形状为弧形固定扣。

借由上述方案，本发明至少具有以下优点：四个固定扣两两对称连接在板体上，且固定扣成弧形，可以极好的固定单体液压支柱，避免在运输过程中液压支柱掉落的情况发生，滚轮的最低端高于板体底端2-10cm，可以保证在L型运输板的稳定性，且运输时更加省力，本L型运输板可以减小人工搬运单体液压支柱时的劳动强度，方便搬运。

附图说明

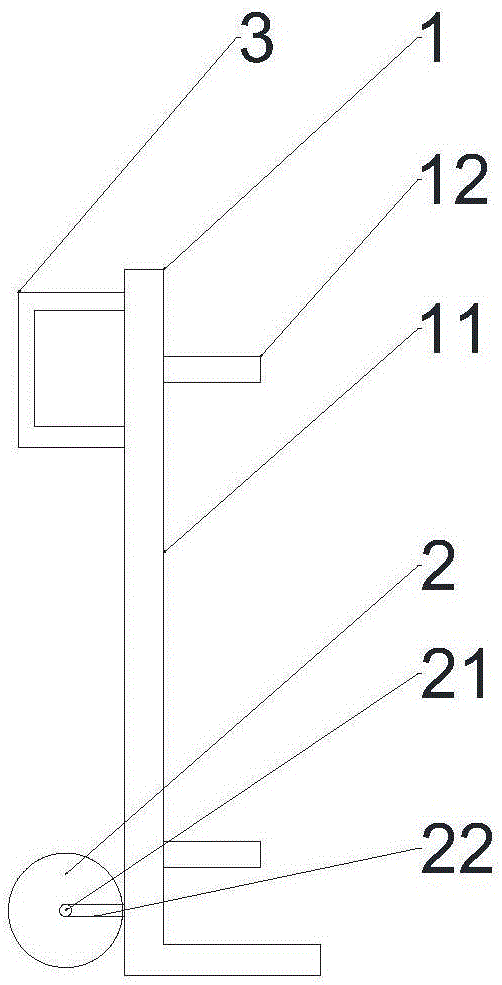

图1是矿用单体液压支柱移动装置的结构图；

图中：1、L型运输板，11、板体，12、固定扣，2、滚轮，21、轮轴，22、连接板，3、手柄。

具体实施方式

下面结合附图对本发明做进一步说明。

如图1所示，本矿用单体液压支柱移动装置，包括L型运输板1、滚轮2和手柄3，所述的L型运输板1分别与滚轮2和手柄3连接，所述的L型运输板1是由板体11和若干固定扣12组成，所述的固定扣12卡扣连接在板体11带横板的一侧，固定扣12的数量为2-6个，所述的滚轮2和手柄3连接在板体11不带横板的一侧，所述的滚轮2中心设有轮轴21，轮轴21连接在连接板22的一端，连接板22另一端连接在板体11上，连接板22与板体11竖直板垂直，所述的手柄3连接在板体11不带横板的一侧。

所述的固定扣12之间两两对称连接在板体11上，更加方便固定单体液压支柱，防止运输过程中单体液压支柱掉落。

所述的固定扣12的数量为四个，固定扣12数量为四个时，性价比最高。

所述的滚轮2的最低端高于板体11的底端，在不运输时保证L型运输板的稳定。

所述的滚轮2的最低端高于板体11底端2-10cm，此时在运输时最为省力。

所述的固定扣12的形状为弧形固定扣，固定扣12的弧形半径与所运输的单体液压支柱相同，可以更好的固定液压支柱。

使用时，将单体液压支柱通过固定扣12固定在L型运输板上，搬运时，将L型运输板倾斜，手握手柄3，滚轮接触地面，板体底部与地面脱离，手拉动手柄3靠滚轮2滚动前行。
