本实用新型涉及一种矿井蝶式风门。

背景技术：
：

风门是地下矿山开采通风安全管理的主要通风构筑设施，对井下风量调配发挥关键作用设施，是一种应用广泛、数量较多的设施，它对矿井安全生产、通风系统正常运行和灾害治理均发挥着重要的作业。

目前的风门存在一些不足之处：（1）井下矿山巷道多采用拱形巷道，风门安装一般都需在风门周边构筑完好、规则的固定框架，需把巷道顶部拱形砌筑呈矩形，这不仅大大缩小了巷道的断面，而且增加了砌筑成本；（2）在大爆破冲击时，一般的风门构筑设施是无法承受的，会受到彻底性毁坏；若采用砖墙和混泥土封堵或防爆门设施，不仅要投入大量财力时间，而且构筑拆卸都需较大工程；（3）风门装拆麻烦，需要耗费大量的时间、人力以及财力。

技术实现要素：
：

本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种矿井蝶式风门，结构简单、合理，不仅可快速装卸、移动以及重复利用，而且不破坏巷道的形状。

为了实现上述目的，本实用新型采用的技术方案是：一种矿井蝶式风门，包括支撑于巷道顶板与底板之间的支柱、位于支柱左、右两侧的风门，所述支柱的左、右两端分别固联有一风门转轴板，所述风门转轴板经由双向门铰链与位于同侧的风门相连接。

进一步的，所述支柱位于巷道的中央位置。

进一步的，左、右两端的风门转轴板经由抱箍固定在支柱上。

进一步的，所述支柱为单体液压支柱。

进一步的，所述双向门铰链的单侧转动角度不小于90°。

进一步的，所述双向门铰链为双向弹簧合页。

进一步的，所述双向门铰链的数量为至少三个，且沿竖向并排间隔均布。

与现有技术相比，本实用新型具有以下效果：本实用新型结构简单、合理，使用时不仅可快速装卸和重复利用，而且移动方便；同时不破坏巷道的形状，大大降低了施工成本。

附图说明：

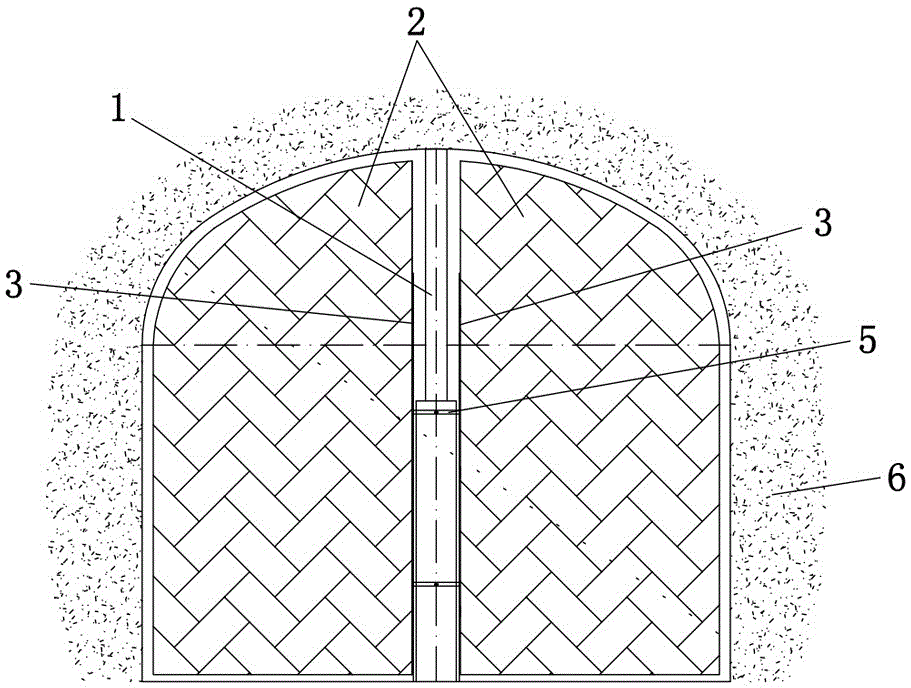

图1是本实用新型实施例的主视构造示意图；

图2是本实用新型实施例的侧视构造示意图；

图3是本实用新型实施例的使用状态示意图。

图中：

1-支柱；2-风门；201-主门；202-辅门；3-风门转轴板；4-双向门铰链；5-抱箍；6-巷道。

具体实施方式:

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

如图1-2所示，本实用新型一种矿井蝶式风门，包括支撑于巷道中央位置顶板与底板之间的支柱1、位于支柱1左、右两侧的风门2，所述支柱1的左、右两端分别固联有一风门转轴板3，所述风门转轴板3经由双向门铰链4与位于同侧的风门2相连接；通过设置双向门铰链4，便于风门自由的向正反两侧转动。

本实施例中，左、右两端的风门转轴板3经由抱箍5固定在支柱1上，便于实现快速装卸。

优选的，所述支柱1为单体液压支柱。

本实施例中，所述双向门铰链4的单侧转动角度不小于90°。

优选的，所述双向门铰链4为双向弹簧合页，双向弹簧合页中的弹簧强度通过试验旋转，确保风门在试验过程中，正常风压不能将风门吹开。

本实施例中，所述双向门铰链4的数量为至少三个，且沿竖向并排间隔均布，以确保风门转动时结构稳定。

本实施例中，如图3所示，设定位于支柱1左、右两侧的风门分别为主门201与辅门202，在静止状态下，双向弹簧合页中的弹簧受力相等，将风门固定不动，风门堵住。当风门安装区域发生爆破时，风门转轴板依靠单体液压支柱的支撑力作用而固定不动，爆破形成的冲击波撞击在主门上，受冲击力的主门侧受力增大，与主门连接的双向弹簧合页中的弹簧受力，而辅门向未受到冲击，此时风门被打开，从而泄压；泄压后的主门在双向弹簧合页中弹簧的作用下又自动关闭，从而保障风门不被冲击波破坏，同时确保矿井通风系统安全可靠，通风设施不被损坏。

本实施例中，该矿井碟式风门可根据井下巷道轮廓进行旋转，对于巷道掘进产生的超挖现象，可以在风门外边缘增加柔性材料进行填封超挖区域，确保风门紧密性；如果巷道宽度过大，单扇风门过大，可以设计成折叠式，采用折叠形式还能把风门当作风窗使用。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
