本实用新型属于液压支架技术领域，具体涉及一种矿井斜面液压支架。

背景技术：

液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。

如申请号为CN201521069361.8的专利，其公开了一种液压支架顶部锚索保护装置，包括用于置于液压支架顶梁之上的支撑梁、穿过所述支撑梁的钢丝绳和用于调整所述钢丝绳松紧的两个调节组件，所述支撑梁位于两个所述调节组件之间；所述支撑梁通过所述钢丝绳紧固在所述液压支架顶梁上，且所述钢丝绳的两端分别伸出于所述支撑梁的外侧，并分别与所述调节组件连接。所述实用新型还提供一种液压支架。上述实用新型提供的液压支架顶部锚索保护装置及液压支架，其结构简单、便于使用，并能够通过调整支撑梁的位置，来避开顶板锚杆锚索，起到保护作用。

但是，上述方案在使用中存在如下缺陷：在煤矿采掘过程中，需要开挖倾斜的矿道，以便于进入矿层内部，上述液压支架无法根据斜面的倾角调整支撑角度，若上述液压支架在斜面上使用，则存在液压支架不稳定，容易倾倒的危险。

技术实现要素：

本实用新型的目的在于提供一种矿井斜面液压支架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种矿井斜面液压支架，包括液压支架本体和底板，所述液压支架本体的液压支架底座底部转动连接有底板，所述底板上表面焊接固定有楔形块，所述液压支架底座上转动安装有转轴，所述转轴上销接固定有蜗杆，所述液压支架底座的两端均焊接固定有固定板，所述固定板之间转动连接有丝杠，所述丝杠上销接固定有蜗轮，所述蜗轮与蜗杆啮合连接，所述丝杠的两侧均螺纹连接有顶块，所述顶块的下表面与楔形块的上表面贴合。

优选的，所述底板的一侧焊接固定有若干连接座，所述连接座与液压支架底座的一侧转动连接。

优选的，所述楔形块关于底板的中心线对称设置有两个，且楔形块的尖端相对。

优选的，所述固定板上还插有固定销，所述固定销的端部与底板配合插接。

优选的，所述底板的下表面上焊接固定有防滑锥。

优选的，所述转轴的一端销接固定有转轮，所述转轮上包裹有一层橡胶套。

优选的，靠近蜗轮两侧处的丝杠转动连接有耳板，所述耳板焊接固定在液压支架底座上，所述丝杠为左右旋螺纹丝杠，所述顶块分别对称分布在丝杠的两侧。

优选的，所述顶块的中部设有螺孔，所述螺孔与丝杠配合连接，所述顶块的底部设有卡槽，所述卡槽卡在楔形块上，所述顶块的顶部与液压支架底座的下表面滑动贴合。

本实用新型的技术效果和优点：

将液压支架本体运送矿井斜面上，且将液压支架本体调整至支护方向与斜面垂直的角度，之后转动转轮，通过转轮带动蜗杆，通过蜗杆与蜗轮进行传动配合，使用较少的力即可驱动丝杠进行转动，从而调节丝杠上顶块的位置，利用顶块沿着楔形块顶部滑动，从而对液压支架本体的支撑倾角进行调整，对液压支架本体的支撑效率高，并能够防止在使用过程中液压支架本体下落的情况，以适应不同的斜面倾角(倾角小于30°)，调整方便，提高矿井支护效率。

附图说明

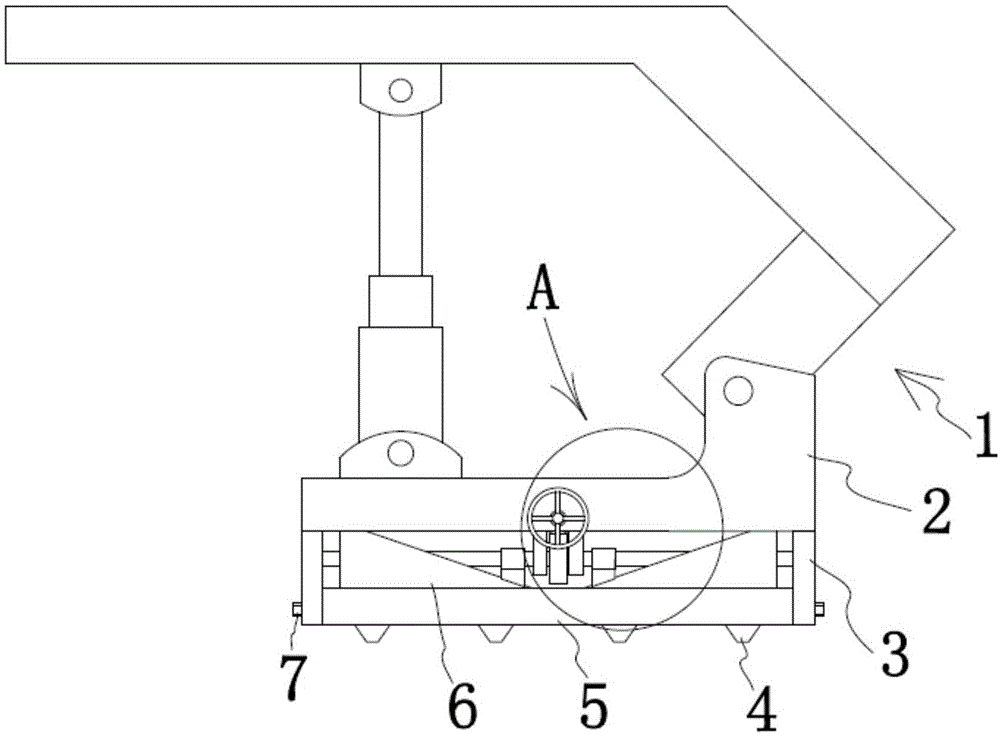

图1为本实用新型一种矿井斜面液压支架的结构示意图；

图2为本实用新型一种矿井斜面液压支架的A处放大结构示意图；

图3为本实用新型一种矿井斜面液压支架的顶块结构示意图；

图4为本实用新型一种矿井斜面液压支架的底板俯视结构示意图；

图5为本实用新型一种矿井斜面液压支架的液压支架底座俯视结构示意图；

图6为本实用新型一种矿井斜面液压支架在斜面上分布结构示意图。

图中：1液压支架本体、2液压支架底座、3固定板、4防滑锥、5底板、501连接座、6楔形块、7固定销、8蜗杆、9顶块、901螺孔、902卡槽、10转轴、11转轮、12蜗轮、13丝杠、14耳板。

具体实施方式

下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-6所示，一种矿井斜面液压支架，包括液压支架本体1和底板5，所述液压支架本体1的液压支架底座2底部转动连接有底板5，所述底板5上表面焊接固定有楔形块6，所述液压支架底座2上转动安装有转轴10，所述转轴10上销接固定有蜗杆8，所述液压支架底座2的两端均焊接固定有固定板3，所述固定板3之间转动连接有丝杠13，所述丝杠13上销接固定有蜗轮12，所述蜗轮12与蜗杆8啮合连接，所述丝杠13的两侧均螺纹连接有顶块9，所述顶块9的下表面与楔形块6的上表面贴合。

所述底板5的一侧焊接固定有若干连接座501，所述连接座501与液压支架底座2的一侧转动连接。连接座501设有三个等间隔分布在底板5的一侧，采用销轴连接在液压支架底座2上，使得底板5可以沿着销轴进行转动。

所述楔形块6关于底板5的中心线对称设置有两个，且楔形块6的尖端相对。楔形块6的尖端处于两楔形块6之间，当顶块9在丝杠13的驱动下向外侧移动时，可以沿着楔形块6的斜面从尖端出向另一侧滑动，从而利用顶块9将液压支架底座2的倾斜角度进行调整，有利于液压支架本体1在矿金斜面处提供稳定的支撑保护。

所述固定板3上还插有固定销7，所述固定销7的端部与底板5配合插接，当需要对液压支架底座2进行调节时，抽出固定销7可以进行倾斜角度调整，利用固定销7可以对底板5与液压支架底座2进行固定。

所述底板5的下表面上焊接固定有防滑锥4。防滑锥4阵列分布并通过焊接固定在底板5上，当底板5放置在矿井斜面上时，可通过防滑锥4刺入底面增加底板5的摩擦力，防止支撑过程中发生底板5滑移的情况，提高了液压支架本体1的稳定性。

所述转轴10的一端销接固定有转轮11，所述转轮11上包裹有一层橡胶套。通过转轮11可以方便的驱动转轴10，进而利用转轴10带动蜗杆8与蜗轮12进行传动配合，使用较少的力即可驱动丝杠13进行转动，从而调节丝杠13上顶块9的位置，改变液压支架底座2的支撑角度，以适应不同的斜面倾角(倾角小于30°)，调整方便。

靠近蜗轮12两侧处的丝杠13转动连接有耳板14，所述耳板14焊接固定在液压支架底座2上，可以从丝杠13的中部进行支撑，提高丝杠13的抗压强度，所述丝杠13为左右旋螺纹丝杠，所述顶块9分别对称分布在丝杠13的两侧。当丝杠13转动时，可以同时对两侧的顶块9进行推动，使得两顶块9相互靠近或远离，从而保证了通过顶块9向液压支架底座2提供平衡的支撑力，防止液压支架底座2受力不均匀而产生倾斜，提高了装置的稳定性。

所述顶块9的中部设有螺孔901，所述螺孔901与丝杠13配合连接，所述顶块9的底部设有卡槽902，所述卡槽902卡在楔形块6上，所述顶块9的顶部与液压支架底座2的下表面滑动贴合，通过螺纹传动，可以推动顶块9杠13进行运动，在卡槽902的防护下，防止顶块9从楔形块6上脱落，提高了顶块9的稳定性。

具体的，使用时，将液压支架本体1运送矿井斜面上，且将液压支架本体1调整至支护方向与斜面垂直的角度，之后转动转轮11，通过转轮11带动蜗杆8，通过蜗杆8与蜗轮12进行传动配合，使用较少的力即可驱动丝杠13进行转动，从而调节丝杠13上顶块9的位置，利用顶块9沿着楔形块6顶部滑动，从而对液压支架本体1的支撑倾角进行调整，对液压支架本体1的支撑效率高，并能够防止在使用过程中液压支架本体1下落的情况，以适应不同的斜面倾角(倾角小于30°)，调整方便，提高矿井支护效率。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
