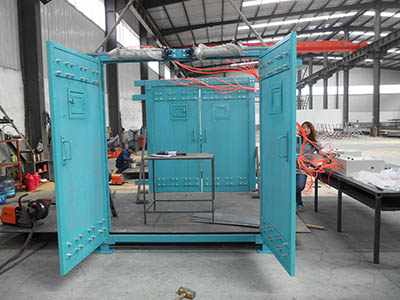

煤矿井下通风技术领域，尤其涉及一种新型矿用可调节风窗。







背景技术：



随着我国经济和城市建设的不断高速发展，对煤矿井下的作业设备工作性能的要求也逐渐增高。在矿井生产过程中，需要实时对井下通风系统的风量进行调整和优化，调节风窗是用于矿井通风系统中风量调节的主要设备。调节风窗通过改变风口间隙和风窗通风面积，以达到控制通过风量的目的。但在已有的风窗产品中，风窗在调风过程中因受巷道空间和产品结构限制，上部调风窗无法满足调风需求，需要人工拆除调风窗墙垛，以此来增大过风面积，但拆除墙垛势必会延误施工周期，同时，风门上部墙体的拆除减少了风门的抗压性。再者，已有产品缺少对井下乏风的安全保护措施，容易发生乏风倒灌。



所以，已有产品的通风可调节范围小，通风方式单一且安全性能较低，因此，如何提高风窗通风面积的可调节范围，丰富风窗通风方式并提高风窗的安全性能是本领域技术人员亟需解决的技术问题。





技术实现要素：



本实用新型所要解决的技术问题是：提供一种新型矿用可调节风窗，以提高风窗通风面积的可调节范围，丰富风窗通风方式并提高风窗的安全性能。



为实现上述目的，本实用新型提供一种新型矿用可调节风窗，安装固定于矿用风门内，所述可调节风窗包括：风窗、电机和至少两个并排固定于所述矿用风门内的窗框，沿所述窗框的高度方向在所述窗框的内侧相对设置多个滑道，且各滑道的延伸方向相互平行，所述风窗可滑动地连接在所述滑道内，所述电机与设置于所述窗框顶部的机箱相连，并由所述机箱为所述电机提供电力和控制信号，所述电机与其对应控制的所述风窗通过钢丝绳相连，以使所述风窗可在所述滑道内滑动，所述风窗上设置有风压传感器，所述风压传感器用于测量作用于所述风窗表面的乏风压强。



进一步的，所述滑道内对应设置一个所述风窗。



进一步的，所述钢丝绳固定在所述窗框内侧。



进一步的，所述风压传感器设置在所述风窗的中部。



进一步的，所述风压传感器与所述机箱电连接。



进一步的，各个所述风窗在所述滑道内的行程相同。



进一步的，所述窗框为不锈钢窗框。



进一步的，所述风窗为不锈钢风窗。



与相关技术相比，本实用新型申请所提出的技术方案的有益效果包括：



本实用新型提供的一种新型矿用可调节风窗，包括风窗、电机和至少两个并排固定于所述矿用风门内的窗框，沿所述窗框的高度方向在所述窗框的内侧相对设置多个滑道，且各滑道的延伸方向相互平行，所述风窗可滑动地连接在所述滑道内，所述电机与设置于所述窗框顶部的机箱相连，并由所述机箱为所述电机提供电力和控制信号，所述电机与其对应控制的所述风窗通过钢丝绳相连，所述风窗上设置有风压传感器，所述风压传感器用于测量作用于所述风窗表面的乏风压强。在所提供的新型矿用可调节风窗，通过设置多个可调节位置的风窗，提高矿用风窗的通风面积，保证施工人员能够根据井下的具体风向风量，对通风面积和通风位置进行合理调整，提高风窗通风面积的可调节范围，改变原先单一的通风调节方式，同时该新型矿用可调节风窗还能够对乏风进行实时监测，提高了风窗的工作安全性能。



附图说明





具体实施方式











本实用新型提供的一种新型矿用可调节风窗，包括风窗、电机和至少两个并排固定于所述矿用风门内的窗框，沿所述窗框的高度方向在所述窗框的内侧相对设置多个滑道，且各滑道的延伸方向相互平行，所述风窗可滑动地连接在所述滑道内，所述电机与设置于所述窗框顶部的机箱相连，并由所述机箱为所述电机提供电力和控制信号，所述电机与其对应控制的所述风窗通过钢丝绳相连，所述风窗上设置有风压传感器，所述风压传感器用于测量作用于所述风窗表面的乏风压强。在所提供的新型矿用可调节风窗中，通过设置多个可调节位置的风窗，对各个风窗的位置进行调整，提高矿用风窗的通风面积，保证施工人员能够根据井下的具体风向风量，对通风面积和通风位置进行合理调整，提高风窗通风面积的可调节范围，改变原先单一的通风调节方式，同时该新型矿用可调节风窗还能够对乏风进行实时监测，提高了风窗的工作安全性能。



最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
