风门机械闭锁器(煤矿用)BSQ-A风门机械闭锁装置

矿山井下使用的风门闭锁器主要有两个通过钢丝绳与风门相连的滚筒、水平锁紧机构、垂直锁紧机构、配重和外壳等组成。当一组风门中的任一道一开动，通过与风门相连的钢丝绳带动其内部的一滚筒转动，使其内部的闭锁器动作，而将另一滚筒锁住而不能转动，从而实现两道风门之间的相互闭锁，两道风门间的相互闭锁可有效防止矿井风流短路，可为矿井的安全生产提供保障。

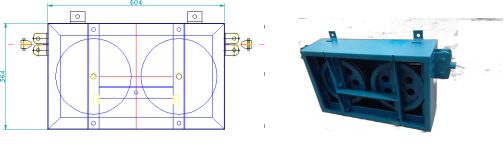

风门机械闭锁器有两个滚筒、水平锁紧机构、垂直锁紧机构、动滑轮、拉绳、配重和钢丝绳等组成，其特征是：两个滚筒通过钢丝绳分别与两道风门相连，且钢丝绳的另一端分别缠绕在两个滚筒上。在两个滚筒之间安设水平锁紧机构和垂直锁紧机构，垂直锁紧机构通过拉绳与动滑轮相连，下面的配重通过动滑轮和钢丝绳与两个滚筒相连。
