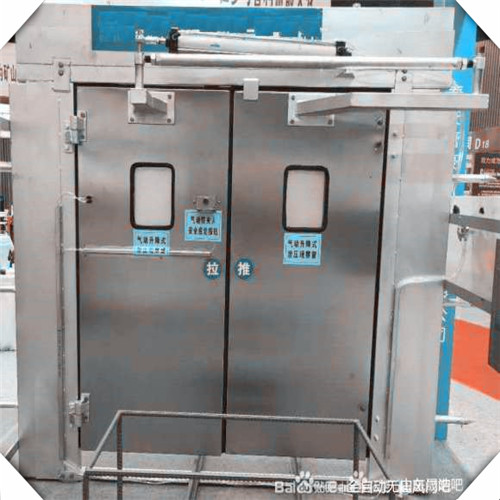

自动无压风门开关控制系统包含：红外传感器、PLC控制板、电磁阀等组件。其中电磁阀的进气端与井下压风系统直接连接，井下压风系统为气动风门提供动力源，电磁阀的出气端分别与风门泄压窗驱动气缸，风门推拉动力气缸及辅助气缸连接，对气缸分别进行控制。红外传感器与PLC控制板、电磁阀之间实现电连接，在有车辆通过时，红外传感器接收到车辆通过信号后，通过PLC控制板开启电磁阀，气缸开始工作实现风门的自动开启。电磁阀安设手动按钮，可通过手动方式开启电磁阀，人工开启风门。

每道风门内外各设置1组红外传感器，其中风门外侧传感器定义为外申请传感器，风门内侧传感器定义为内申请传感器，内外申请传感器均能连续不断发出红外线信号，当行人或车辆经过时阻断红外线，红外传感器即接收到车辆通过信号，同时， PLC控制板对接收到的车辆通过信号进行分析处理，完毕后向电磁阀下达开启指令，触发电磁阀动作，自动打开连接好的供气阀门，压风系统中的气源开始向风门动力气缸等供气，首先进人需要开启的该扇门的泄压窗驱动气缸内，驱动气缸活塞伸出驱动泄压窗开启，待该扇风门内外压力趋于平衡后，压风系统中的气源进人该扇门的动力气缸内，在风压的作用下动力气缸开始进行收缩动作，同时带动风门推拉臂旋转，从而实现风门的开启。当风门需要关闭时，电磁阀控制气源首先进人需要关闭的该扇门的泄压窗驱动气缸内，驱动气缸活塞收缩驱动泄压窗关闭，同时气源进人该扇门的动力气缸内，在风压的作用下动力气缸开始进行拉伸动作，同时带动风门推拉臂旋转，从而实现风门的关闭。

当停电时，传感器供电中断时，可利用手动按钮触发电磁阀动作。实现人工开启、关闭风门。
