远程程控风门闭锁装置，涉及一种风门闭锁装置。本实用新型包括结构相同的进风门控装置和出风门控装置；进风门控装置上主控单元的微控制器分别连接CAN接口模块、MCU接口模块、电源模块；电源模块用于提供稳压电源；微控制器通过MCU接口模块分别连接开闭传感器、湿度传感器、电机启停控制器、声光报警器、蓝牙信号接收器；进、出风门控装置的湿度传感器分别设置在进风门内侧和出风门外侧；开闭传感器用于检测风门的开闭状态；电机启停控制器用于控制风门的电机电源开关，实现风门的开闭；声光报警器根据风门的开闭状态发出警报；进、出风门控装置上的微控制器的CAN接口模块相互连接并通信。本实用新型适用于进厂交通洞的风门控制。

1.一种远程程控风门闭锁装置，其特征在于，包括进风门控装置和出风门控装置；

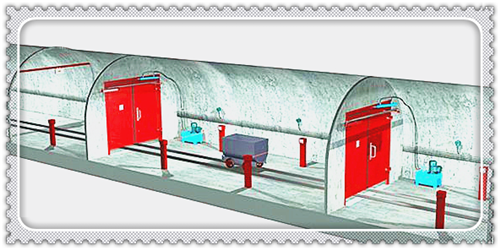

所述的进风门控装置和出风门控装置结构相同；分别设置于进厂交通洞的进风门和出风门处；

所述的进风门控装置包括主控单元(1)、开闭传感器(2)、湿度传感器(3)、电机启停控制器(4)、声光报警器(5)、蓝牙信号接收器(6)；

所述的主控单元(1)包括微控制器(11)、CAN接口模块(12)、MCU接口模块(13)、电源模块(14)；

所述的微控制器分别连接CAN接口模块(12)、MCU接口模块(13)、电源模块(14)；

电源模块(14)分别连接微控制器(11)、CAN接口模块(12)、MCU接口模块(13)、开闭传感器(2)、湿度传感器(3)、电机启停控制器(4)、声光报警器(5)和蓝牙信号接收器(6)，为微控制器(11)、CAN接口模块(12)、MCU接口模块(13)、开闭传感器(2)、湿度传感器(3)、电机启停控制器(4)、声光报警器(5)和蓝牙信号接收器(6)提供稳压电源；

开闭传感器(2)、湿度传感器(3)、蓝牙信号接收器(6)的信号输出端分别连接MCU接口模块(13)的信号输入端，并将信号输入微控制器(11)；电机启停控制器(4)、声光报警器(5) 的信号输入端分别连接MCU接口模块(13)的信号输出端；微控制器通过MCU接口模块(13)将信号输出给电机启停控制器(4)、声光报警器(5)；

进风门控装置的湿度传感器设置在进风门内侧，出风门控装置的湿度传感器设置在出风门外侧；

进风门控装置和出风门控装置的开闭传感器分别检测进风门和出风门的开闭状态；进风门控装置和出风门控装置的电机启停控制器分别控制进风门和出风门的电机电源开关，进而实现风门的开闭；声光报警器(5)用于根据风门的开闭状态检测结果发出警报；

进风门控装置的微控制器对应的CAN接口模块(12)与出风门控装置的微控制器对应的

CAN接口模块(12)连接，用于进风门控装置的微控制器与出风门控装置的微控制器通信；蓝牙信号接收器(6)用于检测是否有车辆驶入或驶离风门。

2.根据权利要求1所述的一种远程程控风门闭锁装置，其特征在于，所述的进风门控装置还包括显示器(7)，显示器(7)的信号输入端连接MCU接口模块(13)的信号输出端；微控制器通过MCU接口模块(13)将信号输出给显示器(7)，显示器(7)用于显示进风门和出风门内的湿度、风门开闭状态，以及提示信息，所述的提示信息包括是否有雾的信息。

3.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的微控制器(11)上设有启动开关，用于控制微控制器(11)的启停。

4.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的电源模块(14)设有电源开关，用于控制电源模块(14)的启停。

5.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的微控制器(11)设有工作指示灯，用于指示微控制器(11)是否正常工作。

6.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的电机启停控制器(4)连接有工作指示灯，用于指示电机启停控制器(4)是否正常工作。

7.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的开闭传感器(2)连接有工作指示灯，用于指示开闭传感器(2)是否正常工作。

CN 207164535 U 权　利　要　求　书 2/2页

8.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的湿度传感器(3)连接有工作指示电路，用于指示湿度传感器(3)是否正常工作。

9.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的声光报警器(5)连接有工作指示电路，用于指示声光报警器(5)是否正常工作。

10.根据权利要求1或2所述的一种远程程控风门闭锁装置，其特征在于，所述的蓝牙信号接收器(6)连接有工作指示电路，用于指示蓝牙信号接收器(6)是否正常工作。
