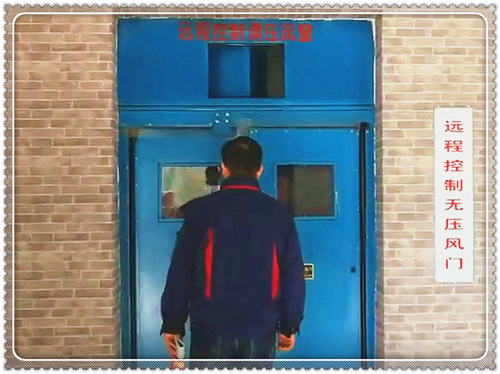

气动自动风门,气动无压风门的设计

煤矿井下气动自动风门，所要解决的技术问题为：现行的风门装置在开启和关闭时费时费力，效率较低，不利于对巷道内的风流进行控制的现象。 为了解决上述技术问题，

气动自动风门技术方案：

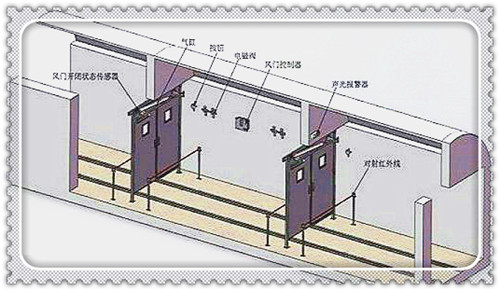

一种煤矿井下气动自动风门装置，包括风门主体和气动开门机构；

气动自动风门主体包括矩形的安装框、挡风门、合页、连接架和门把框架，安装框通过连接架固定在通风巷道的纵截面上，连接架的一端与安装框连接，另一端伸入到巷道岩壁内；安装框内通过合页安装有两扇挡风门；

气动开门机构包括驱动气缸、气缸控制开关、铰接杆、传动杆、导向套筒、滑动套筒和铰接座；铰接杆包括第一铰接杆、第二铰接杆和第三铰接杆，铰接座包括第一铰接座和第二铰接座，传动杆包括第一传动杆和第二传动杆；

驱动气缸安装在挡风门侧面的巷道侧面岩壁上，驱动气缸的自由端设有驱动活塞杆，驱动活塞杆穿过导向套筒铰接有第一传动杆，第一传动杆左端铰接有第一铰接杆，第一铰接杆的中部靠下位置铰接在巷道侧面岩壁上，第一铰接杆的上端铰接有第二传动杆，第二传动杆的另一端铰接有第二铰接杆，第二铰接杆左端铰接在矩形安装框的右部中间靠下位置，沿第二铰接杆的长度方向同轴套设有滑动套筒；滑动套筒与挡风门之间通过第三铰接杆活动连接，第三铰接杆的右端通过第一铰接座与滑动套筒相铰接，第三铰接杆的左端通过第二铰接座与挡风门相铰接，第一铰接座和第二铰接座分别固定在滑动套筒和挡风门上；

门把框架上设置用于控制驱动气缸的气缸控制开关。

挡风门上设置便于观察挡风门后侧情况的透明观察窗。

两扇挡风门上分别连接有一套气动开门机构。

两扇挡风门通过联动机构活动连接。

联动机构包括左铰接杆、右铰接杆和传导杆，左铰接杆和和右铰接杆均铰接在挡风门上方的安装框上，左铰接杆和右铰接杆之间通过传导杆进行铰接。

第二铰接杆的两端设置用于对滑动套筒进行限位的限位块。

气动自动风门，气动无压风门优点：
本气动风门装置通过驱动气缸的驱动作用，并通过铰接杆和传动杆的联动作用，最终将挡风门进行开启和关闭，整个过程自动化程度较高，不仅节省体力而且开启和关闭的效率的较高；本实用新型具有快速开启和关闭挡风门、省时省力、效率较高的优点。
