煤矿行人小门,行人过小门保护功能

时间:2020-08-21 16:35 来源:未知 作者:wuyafengmen123
煤矿行人小门是开设在风门右侧内,顺时针方向开启,由于门体为推拉式结构,当风门在开启状态时会将内置的小门覆盖住,一旦开人行小门和风门开启的动作一起发生时将会发生挤伤人的事故,为了避免因违章开启小门而导致类似事故的发生,当人行小门被开启时,检测人行小门状态传感器输入信号 I1. 0 状态变化为 1→0,过小门保护标志位 MB5 被赋值为 1,此时系统进入保护程序,自动屏蔽所有动作包括强制开启和矿车上下行,禁止 2 道风门发生动作,如果矿车处在上下行的过程,则将其标志位 MB2 中的当前值暂时转存到特殊寄存器 VB20 ,同时故障标志位 MB1 被赋值为 2,切断安全回路,刹车报警,当过完人,人行小门关闭后,I1. 0 信号重新置位,此时过小门保护标志位 MB5 和故障标志位 MB1 都被清零,并把 VB20 的值赋重新赋给标志位 MB2 ,矿车可以继续上下行。

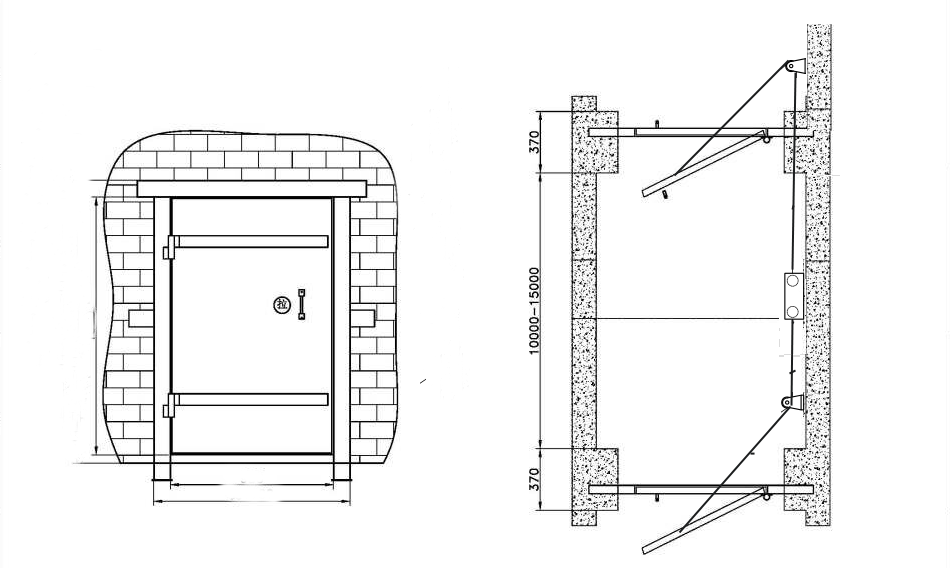

煤矿行人小门
全自动行人小门常开继电器连接着控制程序中的刹车系统与绞车的安全回路,PLC 输出的用来控制继电器的电压信号与系统进行互锁,只有系统在正常运行期间 ( 无故障信号 MB1 = 0,无手动信号 MB8 = 0 和 MB9=0) 才能输出此信号( 输出口 Q1. 0 置位,系统输出 24 V 直流电压) ,此时继电器线圈得电吸合触片,接通安全回路,而一旦 PLC 处在非正常状态( 突然断电或程序消失) 时,Q1. 0 立刻复位( Q1. 0 = 0) ,中止输出,断开绞车的安全回路,绞车断电抱死,很好地防止撞车事故的发生。
