矿用平衡风门机械闭锁装置，在一道风门上的向外拉的拉门和相邻的另一道风门上向外推的推门上作用一个闭锁机构，该闭锁机构包括：双轨道、一对传动管、重锤、钢丝绳、连杆和一对挡板，一对传动管分别放置在双轨道内；钢丝绳的一端固定在所述拉门上，另一端依次穿过一个传动管、重锤、另一个传动管后固定在所述推门上，且钢丝绳分别与一对传动管固接；一对挡板的顶部分别枢接在连杆的两端，中部分别枢接在双轨道的两端，当一传动管通过一个挡板被拉出双轨道时，另一传动管被另一个挡板阻挡在双轨道内。本实用新型的闭锁装置，实现平衡风门的完全闭锁。

矿业中，需要通过人员和车辆的巷道中设置的隔断风流的门被称为风门。同一个巷道中的两道风门不能同时开启，即其中的一道风门开启的时候，另一道风门必须是关闭状态，只有当被开启的风门关闭的时候，另一道成关闭状态的风门才能够被开启，这被称为风门连锁。实现两道风门连锁的装置称为风门闭锁装置。

现有的矿用平衡风门机械闭锁装置中，只有当两道风门中的一道完全开启时另一道门才被拉紧，如果两道风门中的一道只有部分开启，另一道门也可开启一部分，不能实现完全的闭锁。此外，风门闭锁停风时，闭锁失灵，需要提供外部动力。



本实用新型提出一种矿用平衡风门机械闭锁装置，解决了现有技术中风门不能完全闭锁和风动闭锁需外部提供动力的问题。

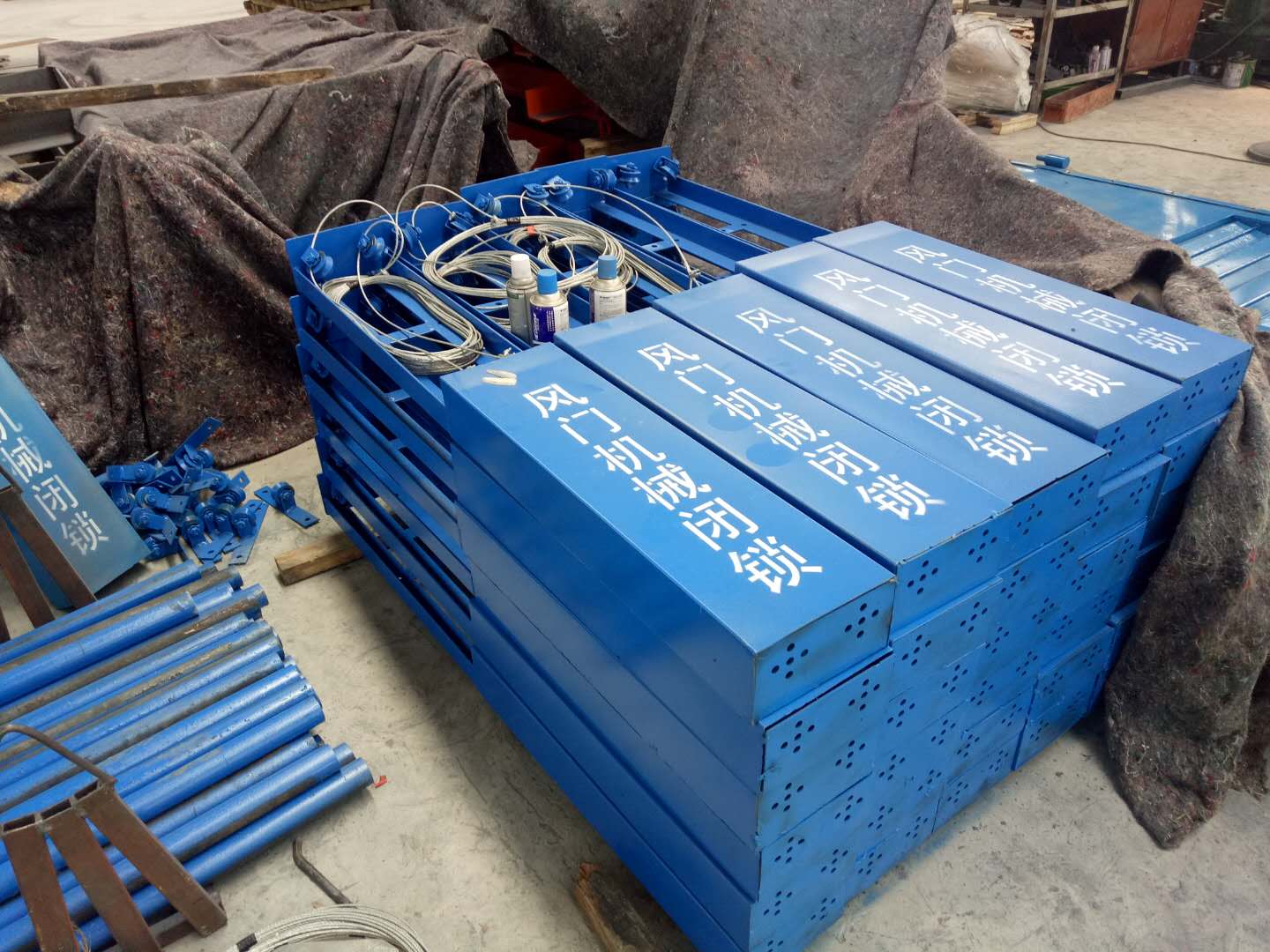

矿用平衡风门机械闭锁装置技术方案：

在一道风门上的向外拉的拉门和相邻的另一道风门上向外推的推门上作用一个闭锁机构，所述闭锁机构包括：双轨道、一对传动管、重锤、钢丝绳、连杆和一对挡板，一对传动管分别放置在双轨道内；钢丝绳的一端固定在所述拉门上，另一端依次穿过一个传动管、重锤、另一个传动管后固定在所述推门上，且钢丝绳分别与一对传动管固接；一对挡板的顶部分别枢接在连杆的两端，中部分别枢接在双轨道的两端，一传动管通过一个挡板被拉出双轨道时，另一传动管被另一个挡板限制在双轨道内。

任一个传动管的长度大于拉门或推门转动90°后钢丝绳拉动的长度。

，所述双轨道包括长方形的槽体和设置在槽体内的夹板，所述槽体的相对的长边的两端为开口端，所述夹板沿所述槽体的长边方向设置在槽体内的中间处；任一个挡板向内侧转动一定角度后抵靠在该夹板上。

一个传动管的远离拉门的端部和另一个传动管的远离推门的端部均设置有至少一个螺栓，任一个传动管上的螺栓将该传动管与钢丝绳固接。

所述双轨道上与所述一个传动管的拉出方向相反的端部设置有滑轮，以使穿过该传动管的钢丝绳绕经所述滑轮。

矿用平衡风门机械闭锁装置中，一个传动管的远离拉门的端部和另一个传动管的远离推门的端部均设置有并排的两个螺栓。

新型的矿用平衡风门机械闭锁装置，利用平衡风门本身的特性和一个闭锁机构的配合，任一传动管拉出双轨道时，另一传动管限制在双实现平衡风门闭锁。该机械闭锁装置只需要一个闭锁机构即可实现，结构简单，操作简便；而且，在不需要外力作用下实现风门的完全闭锁。
