煤 矿布置有 2 个综采 工 作 面和 17 个开拓掘 进工作面，矿 井总进风量 10 780 m3 /min，风压( 负压)达到 2 900 ～ 3 000 Pa。在 主要 进回风都设 有 2 ～ 3 道永久风门，为 了开关方 便，在 风门上 的安 装缷压窗，同时增加配重 ，由于负压过大 ，仍需要 3 ～ 4 人 同时有力才能 打开，给行人 、运输带来不 便，对安全也不利。

另外，又试用 了多 数高风压矿 井看好的 自动无压风门，但对 泉店煤 矿来说由于巷 道多 数 设 在沙质泥岩中 ，地 压较大 、巷 道变形量 大，无压风门受压变形，无法 使用 ，现泉店煤 矿已报废 4 套，此 种风门不适合 泉店煤 矿使用 。

2设计要求

此 开关装置产 生 的 力 能克服通风负压产 生 的力 ，所使用 的 设备材料简单，同时能利用井下的 一些资源; 重 要 的 是 能满足于木质单扇风门，暨便于安 装操作 又经济，同时也应符合 安 全 生 产 要求。

3设计方案

经过多 种 方 法试验，最后确定采 用 人 工控制 气缸，再利用气缸的 伸缩杆带动风门，达到安全开启风门的 目的 。这种 装置简称“手控气动式开关装置”，其 原

如需要 打开风门时，将手阀顺时针拨动，压风通过手阀、三通、管路 2 进入气缸，伸缩杆回缩拉动风门，从而 把风门打开; 如需关门时，将手阀逆时针拨动，压风通过手阀、三通、管路 1 进入气缸，伸缩杆伸出 ，推动风门关闭，从而 把风门关闭。手阀 1 和手阀 2 安 装在 风门两边从而 使得风门两边都能 打开和关闭风门。需要 说明的 是，目前使用 的手阀不 能自动复位，每次 开门或关门后，都要 将手阀复位，否则无法 打开风门。随着 科技进步自动复位手阀会 研究出来，此 问题迎刃而 解。

4气缸的选型

为 保证汽缸的 拉力 能把风门打开，对 气缸的 选型很重 要。首先确定风门两端的 风压差，再用 力学公式和圆的面积公式计算出 汽缸的 直径。

以 泉店矿 东翼充 电硐室回风联巷 风门为 例。东翼充 电硐室回风联巷 为木质风门，风门上 开有 卸压窗，当主要 通风机负压为 3 000 Pa 时，由于东翼充 电 0． 45 MPa 以 上，可以 算出 气缸至少需要 135． 6 mm 直径的 气缸，根据市场上 现有 的气缸性能 指标和风门的 自重 问题，选择了直径为 150 mm 的 气缸。

5安装说明

该风门开关装置不 需要 直接与风门固定在 一起 ，如图 2( 图中 的管路没有 画出 来，根据巷 道形状自行布置)。利用定滑轮折向连接的 原理 达到开启风门的 目的 。如果有 必要 的话，在 牵引 钢丝绳上 固定一 跟钢丝绳连接风门的 缷压窗，使打开风门前先打开缷压窗，保证了风门开启的 安 全顺畅。如出 现特殊情况没有 压风，可保证人工把风门打开。

6应用效果

该风门开关装置结构简单、实用 又经济，便于安装，符合安全方面的要求。以 前需要 2 ～ 3 人 才能 打开的 风门，现在 只需要 把手阀轻轻一 拨，风门就自动打开，一 个人 也可安全通过风门，切实解决了生 产 中

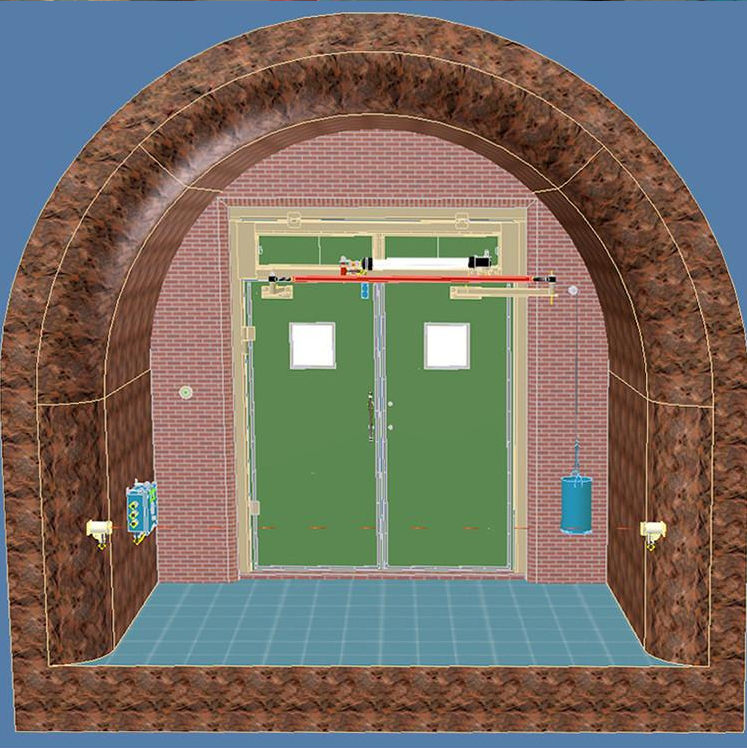

图 2 风门开关装置安 装图的 安 全问题。
