矿用风门机械闭锁装置工作原理,实现互锁安全可靠

风门机械闭锁装置工作原理：

风门的开启关闭通过钢丝绳传递给对面风门的插销装置，阻止对面风门的开启。该联锁价格低廉，根据需要还可以增加语音报警。由于风门的“开启、关闭”信息是通过钢丝绳传递，所以两风门之间的距离不能过大，一般20m左右。

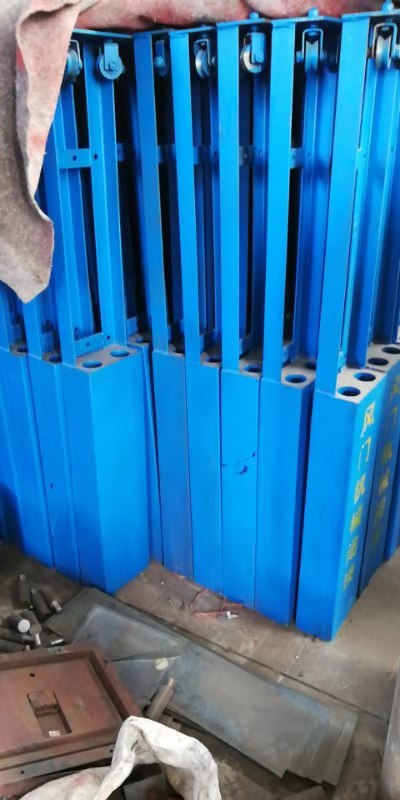

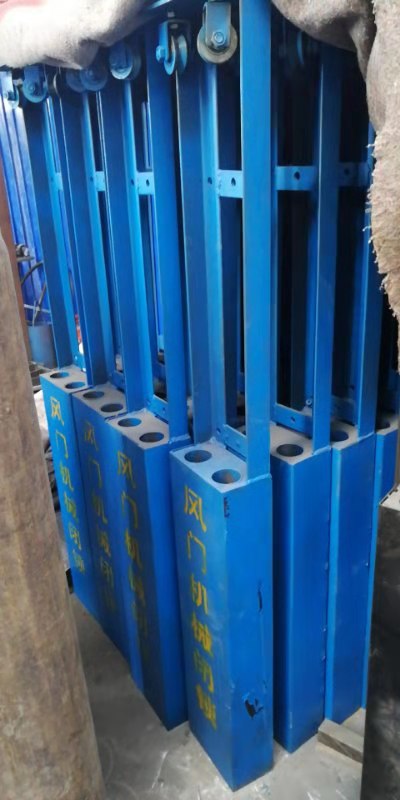

风门闭锁器是矿山井下风门所需的一种新型闭锁器，它是一种纯机械式结构，不需要外部任何动力，外观小巧、美观、实用，风门闭锁器主要用于矿山井下两道风门之间的互锁，以防止巷道风流短路。



风门机械闭锁装置主要特点

1、纯机械式无须任何动力，运作可靠；

2、动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开；

3、使用面广，它适用于矿山井下普通风门，带反向门的风门，正向风门，无压风门等；

4、设有紧急解锁机构，遇紧急情况可方便解锁，使两道风门可同时打开；

5、外观小巧，美观，安装方便。

风门机械闭锁装置适用条件

无严重滴水和溅水的环境；

有爆炸性气体(甲烷)和煤尘的矿井。

风门机械闭锁装置主要技术参数

1、 箱体外形尺寸(长?宽?高)：648?175?280mm；

2、 重量：25Kg；



在两道风门之间安装FMBS-A/B型风门机械联锁装置，一道风门打开时另一道风门不能打开，从而实现两道风门的联锁。

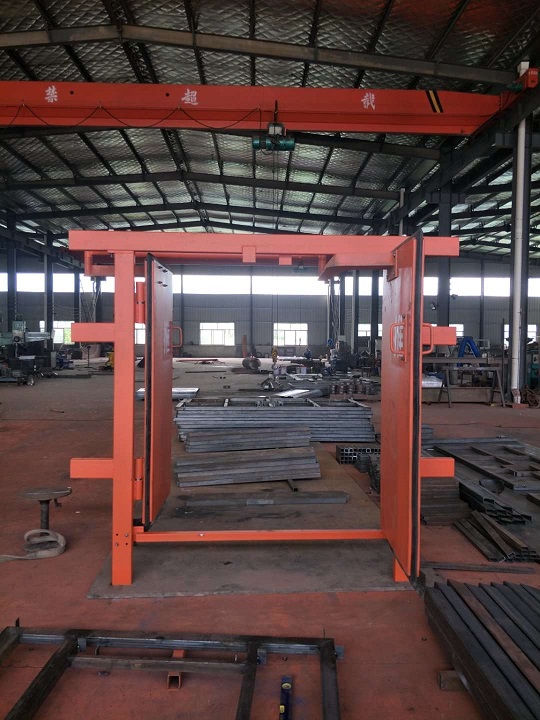

无压风门（压力平衡式风门）主要用于煤矿井下进回风巷和主要进回风巷之间每个联络巷中，是目前所用风门的更新换代产品。



1.开启力小,开启力与巷道内风压大小无关；



2.人或车过后，风门能自动关闭；



3.双向密封，漏风量小；



4.两道风门之间可实现闭锁；



5.风门开、闭平稳无冲击，安全可靠；
