矿用竹胶板无压风门厂家制作方法+质量保障
矿用竹胶板无压风门的制作方法
技术领域：
本实用新型涉及一种矿井用风门，尤其是一种竹胶板无压风门。
矿用竹胶板无压风门背景技术：

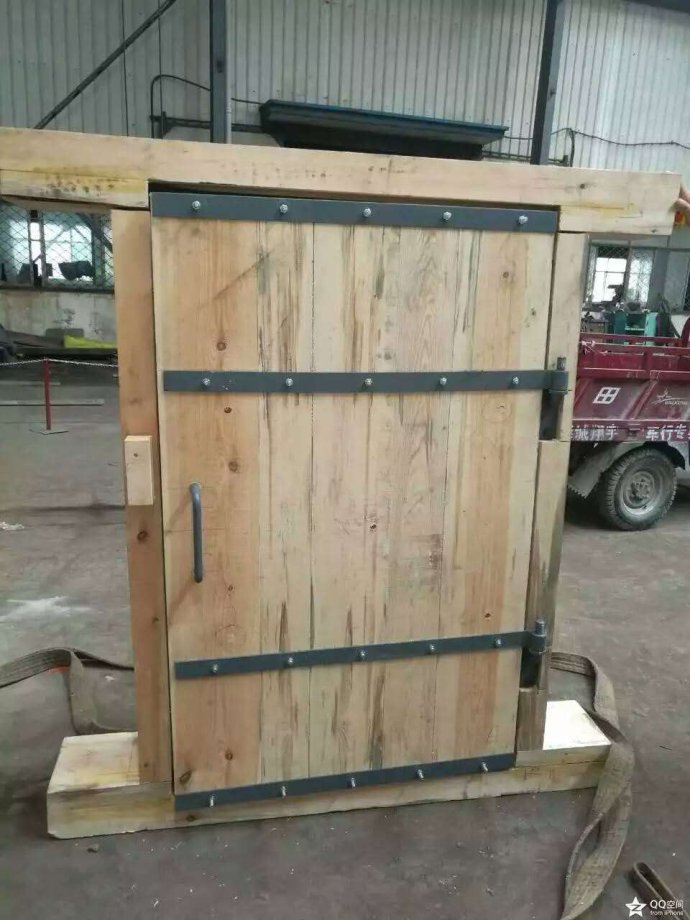

矿井通风系统中必须使用风门来达到隔断矿井通道通风流，同时满足行人、矿车通过。传统的矿用风门多为木质结构，虽然其比较轻便，结构简单，但由于矿井中湿度大，含有大量腐蚀性气体，使抗变形、耐腐蚀能力较低的木质门极易变形损坏，较快失去隔断风流的功能，大大增加矿井生产成本。近年来人们开始研究使用抗湿抗腐能力较强的竹胶板替代木材制作矿井风门，大大延长了风门的使用寿命，但由于不作处理的竹胶板自身较重，门扇各处受力不均，经一段时间的碰撞、拉扯，局部易损，易变形，因而使用寿命仍不理想。实用新型内容本实用新型的目的在于克服现有技术的不足，提供一种抗湿抗腐能力较强，门扇各处受力均勻，不易变形的竹胶板无压风门。本实用新型的目的通过下述技术方案来实现 本实用新型包括由上、下门梁、左右门柱构成的门框和门扇，其特征在于门框、门扇均由表面有高抗湿、抗腐覆膜层的竹胶板制成，门扇上通过螺栓固接有二道槽钢条或者钢条，钢条一端部通过活页铰链与门柱连接，上下活页铰链轴心在同一轴线上。本实用新型通过覆膜(浸胶膜纸)大大提高了竹胶板的抗湿抗腐能力，提高了风门的使用寿命，经测定，可提高风门使用寿命80%以上，同时，本实用新型通过在门扇上加设有二道钢条(槽钢或者角钢)使门板各部受力均勻，增强门扇强度，并通过钢条与活页连接减少了活页处易损的缺陷，进一步提高了风门的使用寿命，节省了矿井生产的成本。从上述情况可在本实用新型的目的是可以实现的。
矿用竹胶板无压风门具体实施方式

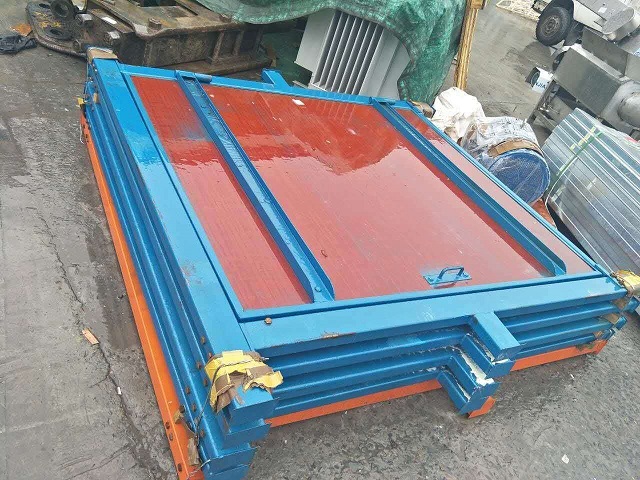

如图所示本实用新型包括由上、下门梁1，6、左右门柱3，8固接成的门框和门扇 4，10，其特征在于上、下门梁与左、右门柱经螺栓固接成门框，上、下门梁、左、右立柱和门扇均由表面有高抗湿、抗腐覆膜层的竹胶板制成，门扇上通过螺栓固接有二道槽钢条、角钢或钢条12、13、14、15，钢条一端部通过活页铰链2、5、7、11与门柱连接，上下活页铰链轴心在同一轴线上，必要时门扇上可固接一把手9。
权利要求1. 一种竹胶板无压风门，包括由上、下门梁(1，6)、门柱(3，8)构成门框和门扇(4，10)， 其特征在于门框、门扇均由表面有高抗湿、抗腐覆膜层的竹胶板制成，门扇上通过螺栓固接有二道槽钢条或者钢条(12，13，14，15)，钢条一端部通过活页铰链(2，5，7，11)与门柱连接，上下活页铰链轴心在同一轴线上。
专利摘要本实用新型公开了一种竹胶板无压风门，包括上、下门梁(1，6)、门柱(3，8)构成门框和门扇(4，10)，其特征在于门框、门扇均由表面有高抗湿、抗腐覆膜层的竹胶板制成，门扇上通过螺栓固接有二道槽钢条或者钢条(12，13，14，15)，钢条一端部通过活页铰链(2，5，7，11)与门柱连接，上下活页铰链轴心在同一轴线上。本实用新型通过在门扇上加设有二道钢条(槽钢或者角钢)使门板各部受力均匀，增强门扇强度，并通过钢条与活页连接减少了活页处易损的缺陷，进一步提高了风门的使用寿命，节省了矿井生产的成本。
